Wyświetlacz LCD TFT 1.8" SPI ILI9163

Kod:
LCD-1218
Waga: Help
16 g
Dostawca:
no

Wyświetlacz LCD na sterowniku ILI9163 z interfejsem SPI i gniazdem kart SD. 128x160 px.

W magazynie : brak w magazynie

PLN 33,90
PLN 27,56 bez VAT
Ile sztuk? Rabat Cena za szt
1 33,90
5+ 8,00 % 31,19
10+ 12,00 % 29,83
25+ 16,00 % 28,47
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Powiadom mnie gdy będzie dostępny:

Etykiety: ILI9163

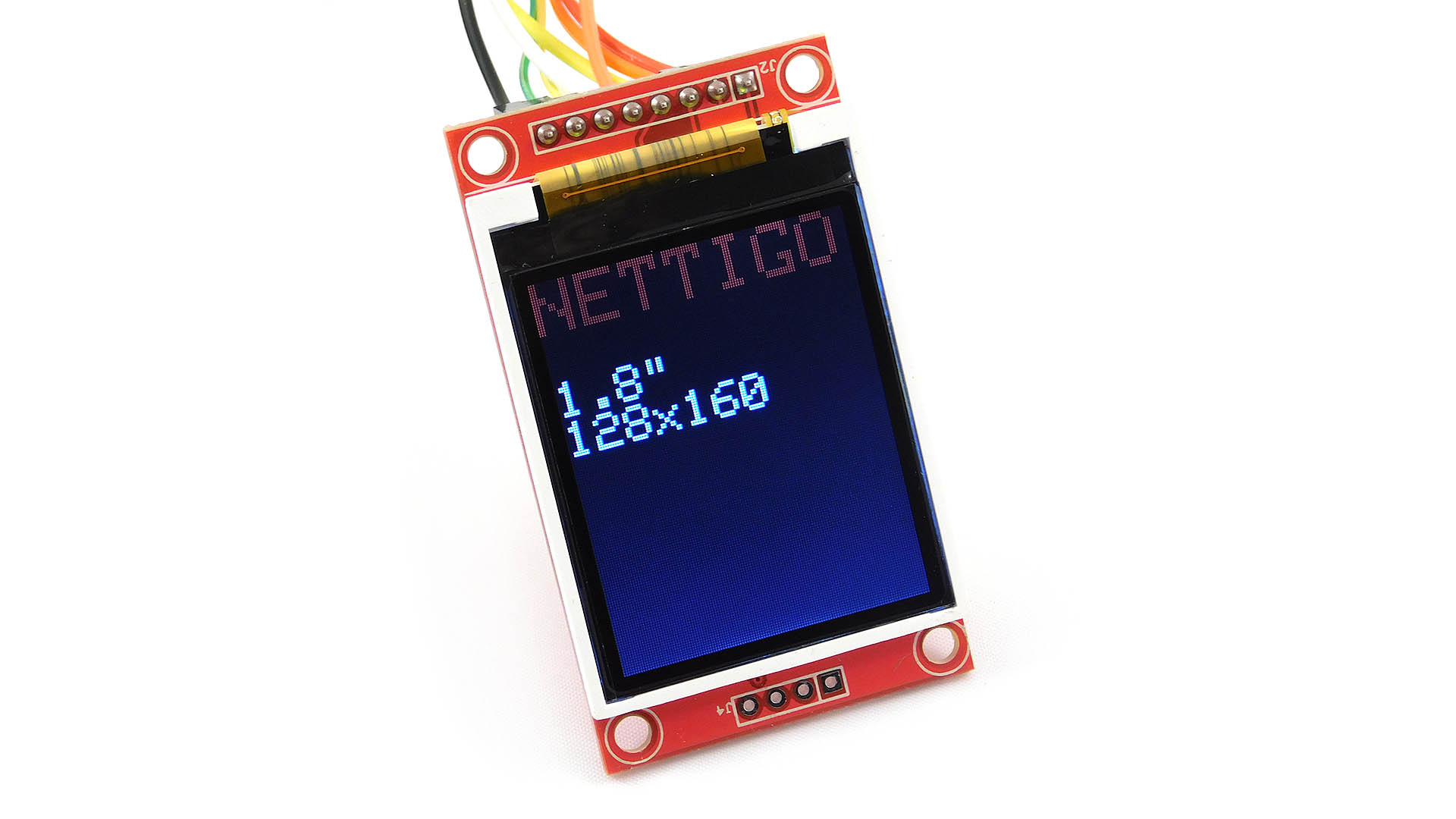

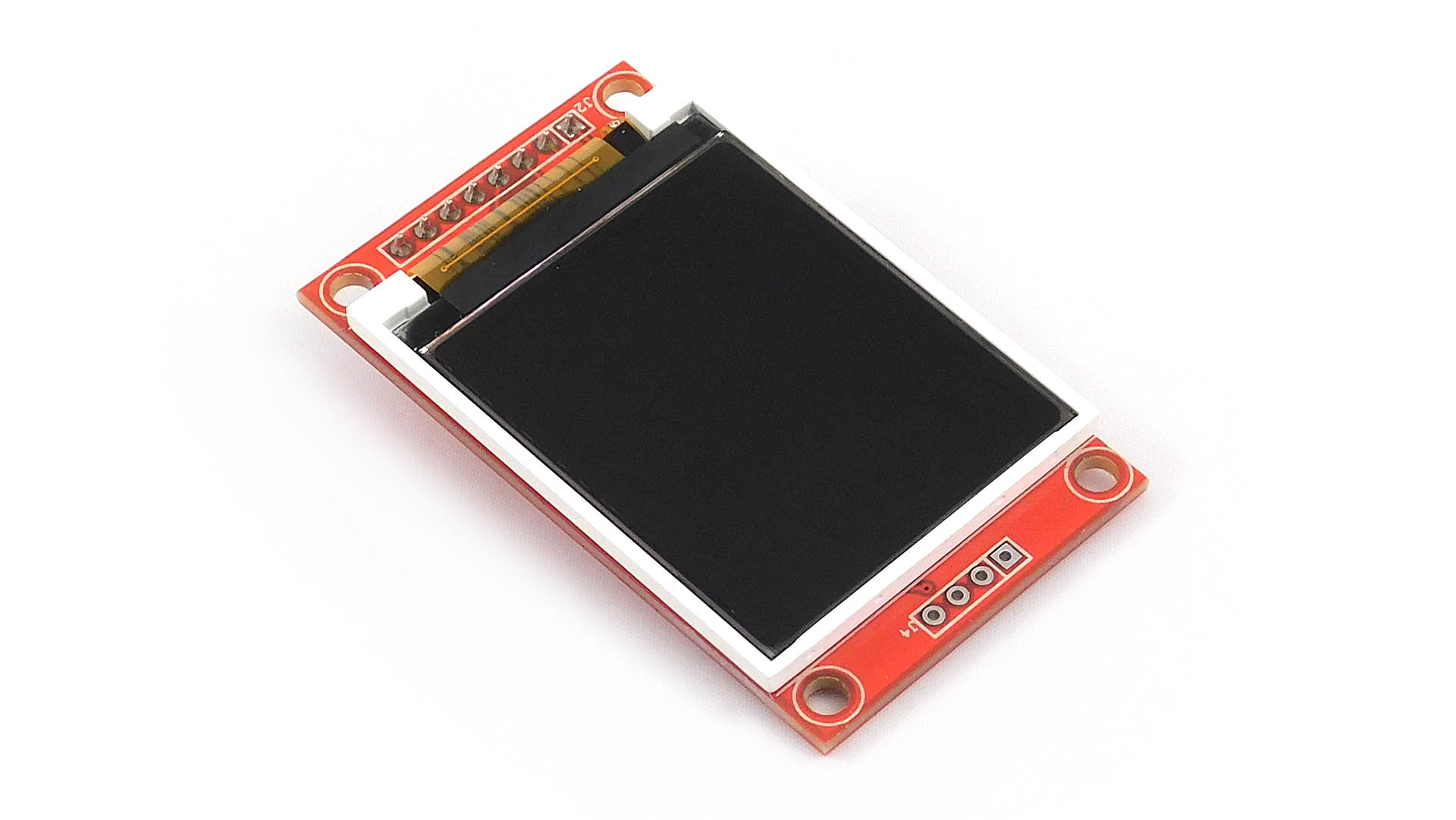

Kolorowy wyświetlacz LCD 1.8” na sterowniku ILI9163 komunikujący się przez interfejs SPI. Wyświetla obraz w formacie 1:1 o rozdzielczości 128x160 px. Niewątpliwym atutem jest wbudowany czytnik kart SD. Jeśli potrzbujesz mamy również wersję 1.44” bez czytnika, również na ILI9163.

Specyfikacja:

  • Rozmiar ekranu: 1.8 cala
  • Interfejs: SPI
  • Rozdzielczość: 128 x 160 px
  • Sterownik: ILI9163
  • Wbudowany regulator napięcia:
    • Zasilanie: 5V / 3.3V
    • Podświetlenie: 3.3V

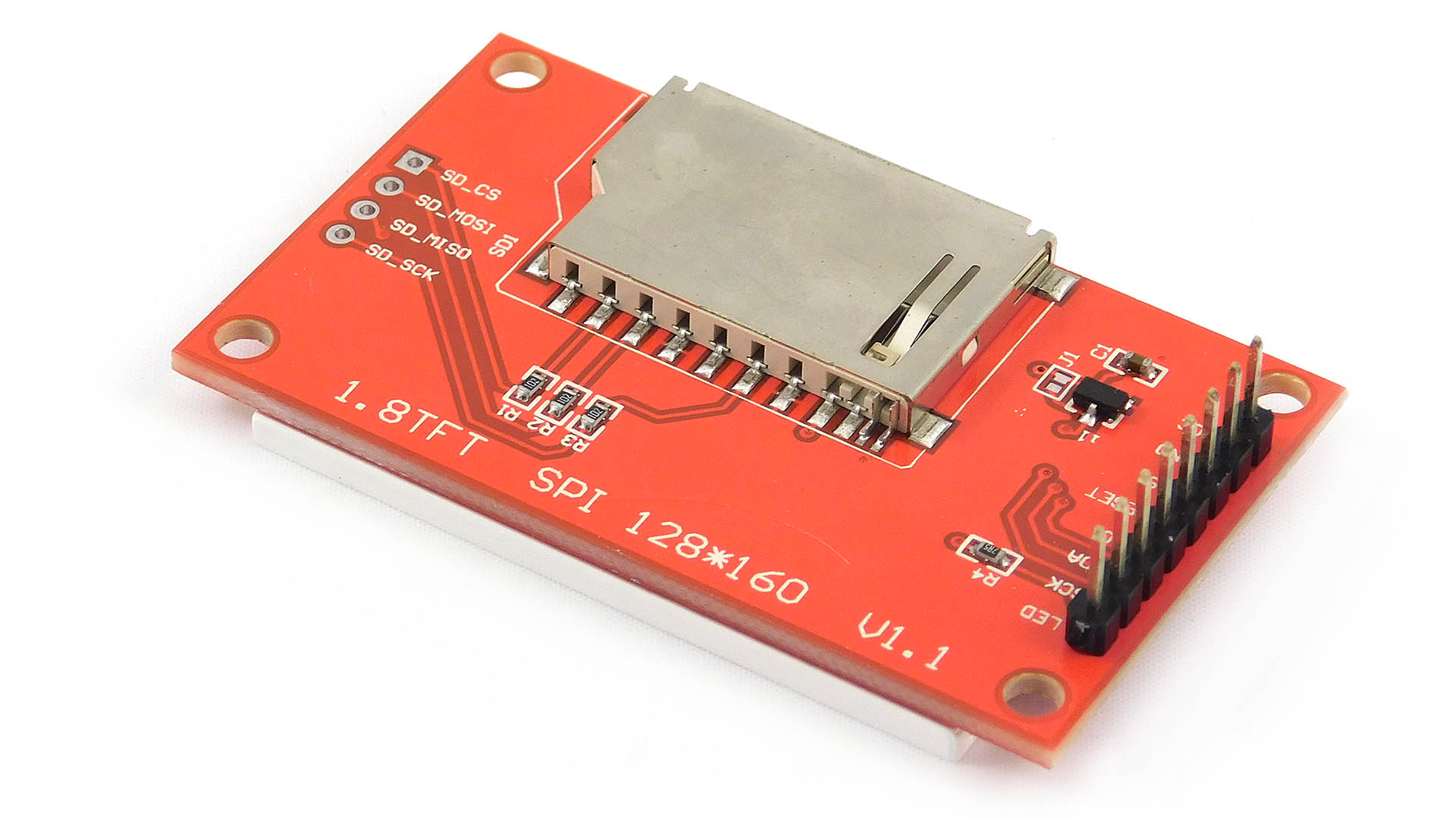

  • Wbudowany czytnik kart SD
  • Rozmiar modułu: 58.0 x 34.5 mm
  • Rozstaw otworów montażowych: 52.0 x 28.50
  • Średnica otworów montażowych: 3.2 mm

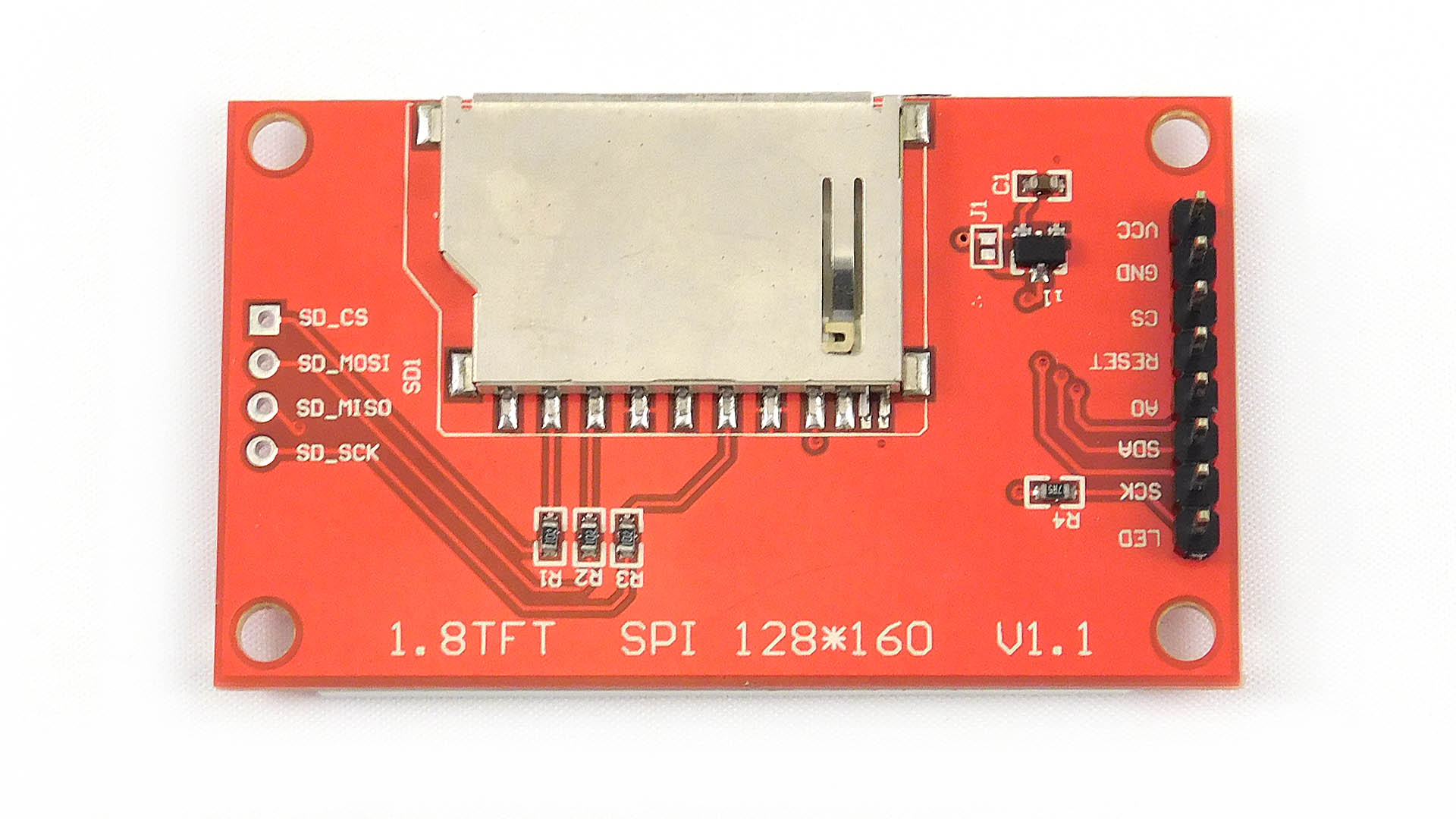

Podłączenie do Arduino:

Wyświetlacz Arduino
LED 3.3V
SCK SCK (D13)
SDA MOSI (D11)
A0 D9
RESET RESET
CS D10
GND GND
VCC 5V

Biblioteka dla Arduino:

Przykładowa biblioteka obsługująca wyświetlacz dedykowana dla Arduino: TFT_ILI9163.

Po zainstalowaniu biblioteki w pliku _settings/TFT_ILI9163C_settings.h należy odkomentować linię z właściwym wyświetlaczem:

  • __144_NETTIGO__ dla wyświetlacza 1.44”
  • __18_NETTIGO__ dla wyświetlacza 1.8”

Szczegółowe omówienie pracy z wyświetlaczem znajdziesz na naszym blogu Starter Kit. Polecamy sekcję na temat wyświetlania bitmap na wyświetlaczu.
