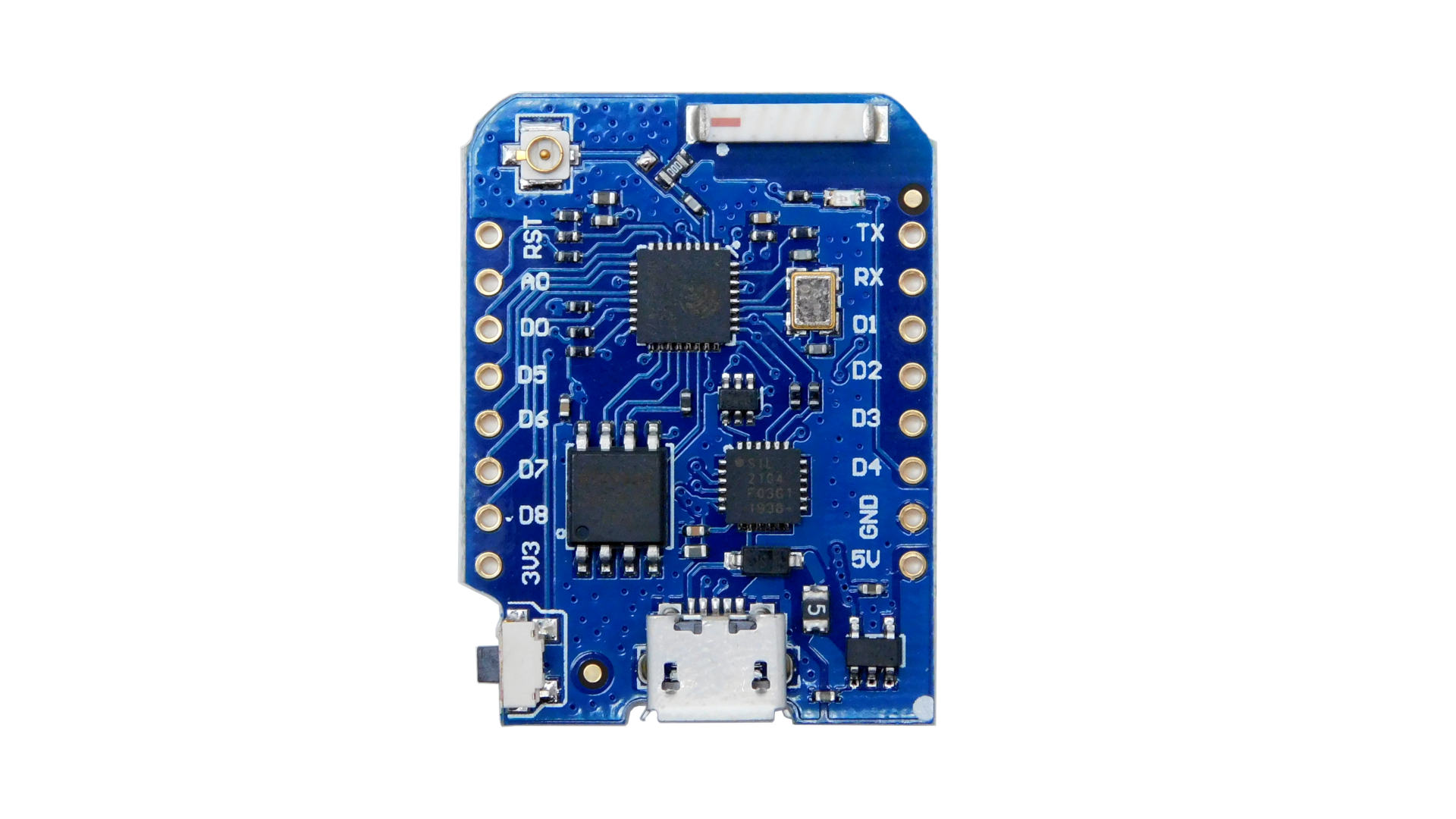

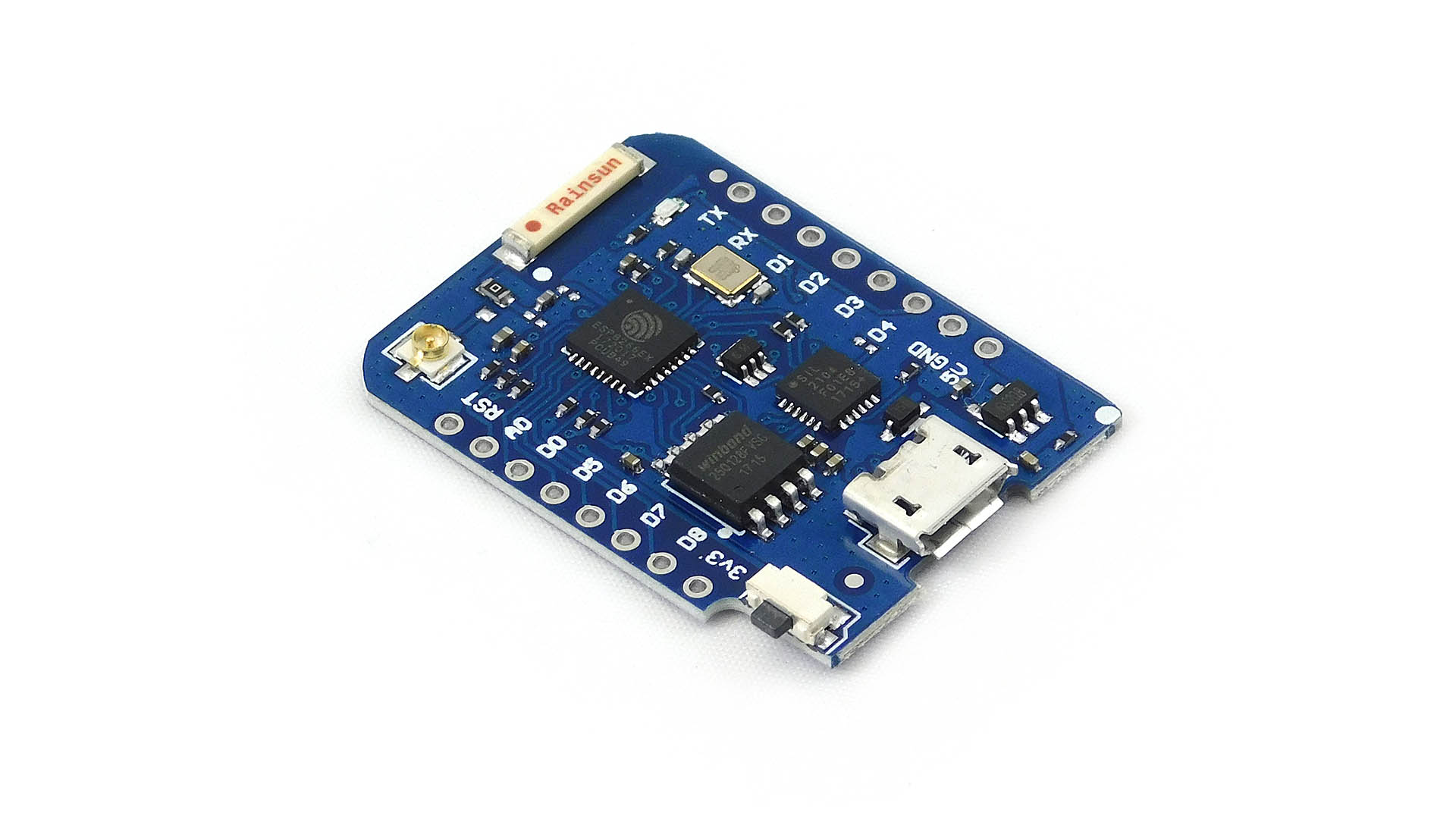

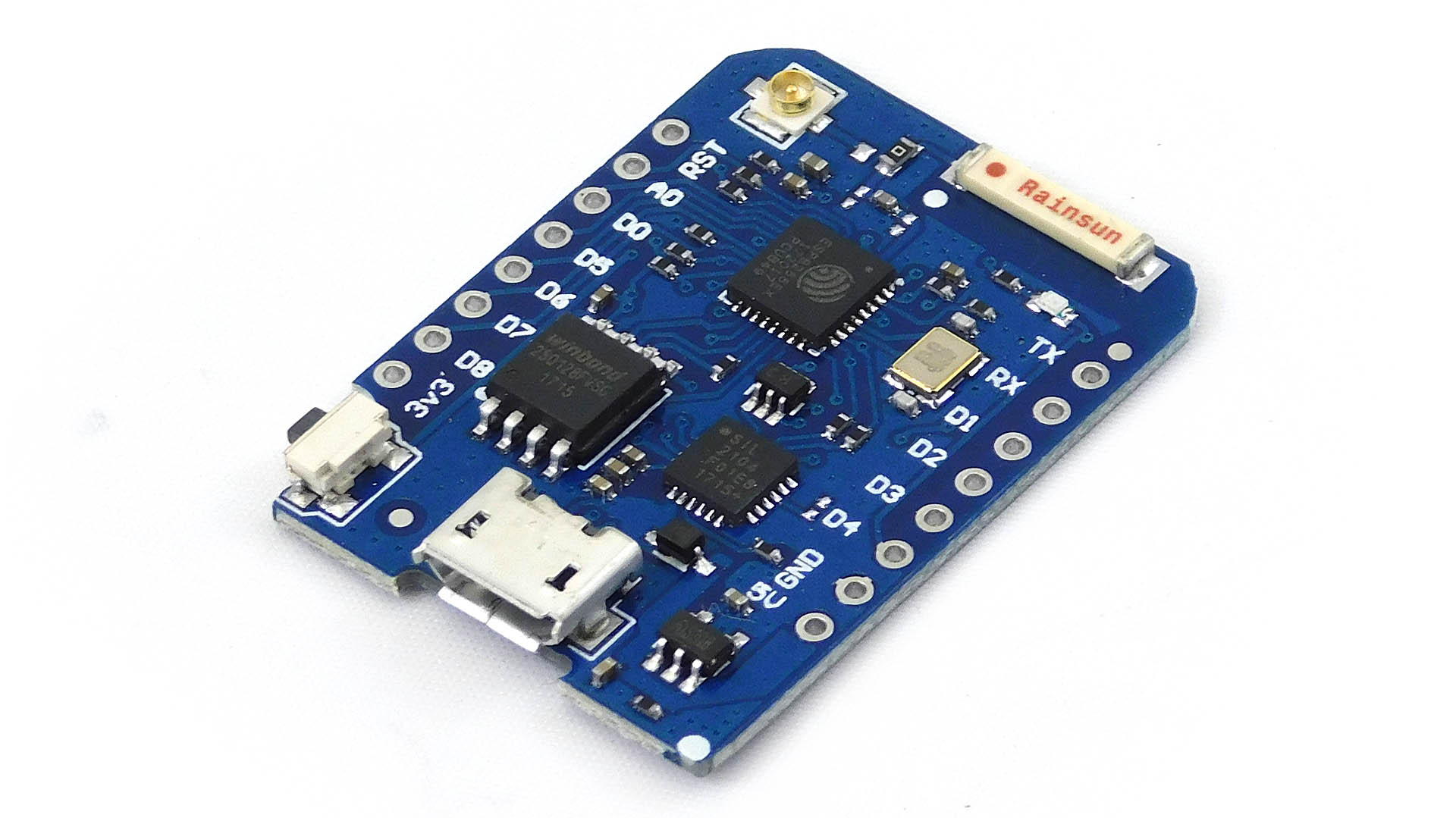

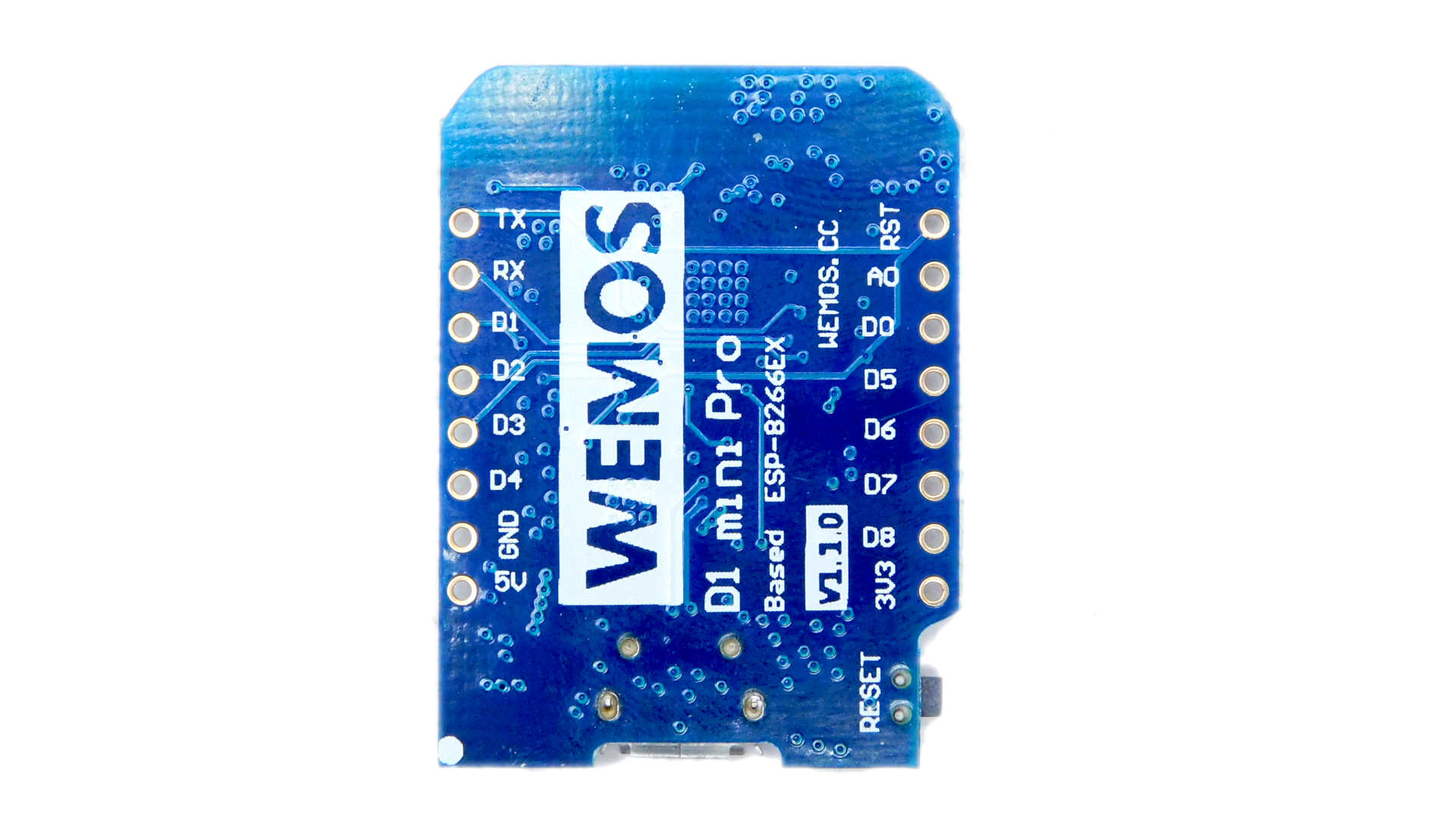

Moduł WiFi Wemos D1 mini Pro

Kod:
MOD-1223
Waga: Help
7 g
Dostawca:

Wemos D1 mini na sterydach: ESP8266, 16MB flash, CP2104, wbudowana antena ceramiczna 3dB i złącze U.FL Nie działa zasilanie przez pin 5V.

W magazynie : brak w magazynie

PLN 29,00
PLN 23,58 bez VAT
Ile sztuk? Rabat Cena za szt
1 29,00
1+ 10,00 % 26,10
5+ 25,00 % 21,76
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Powiadom mnie gdy będzie dostępny:

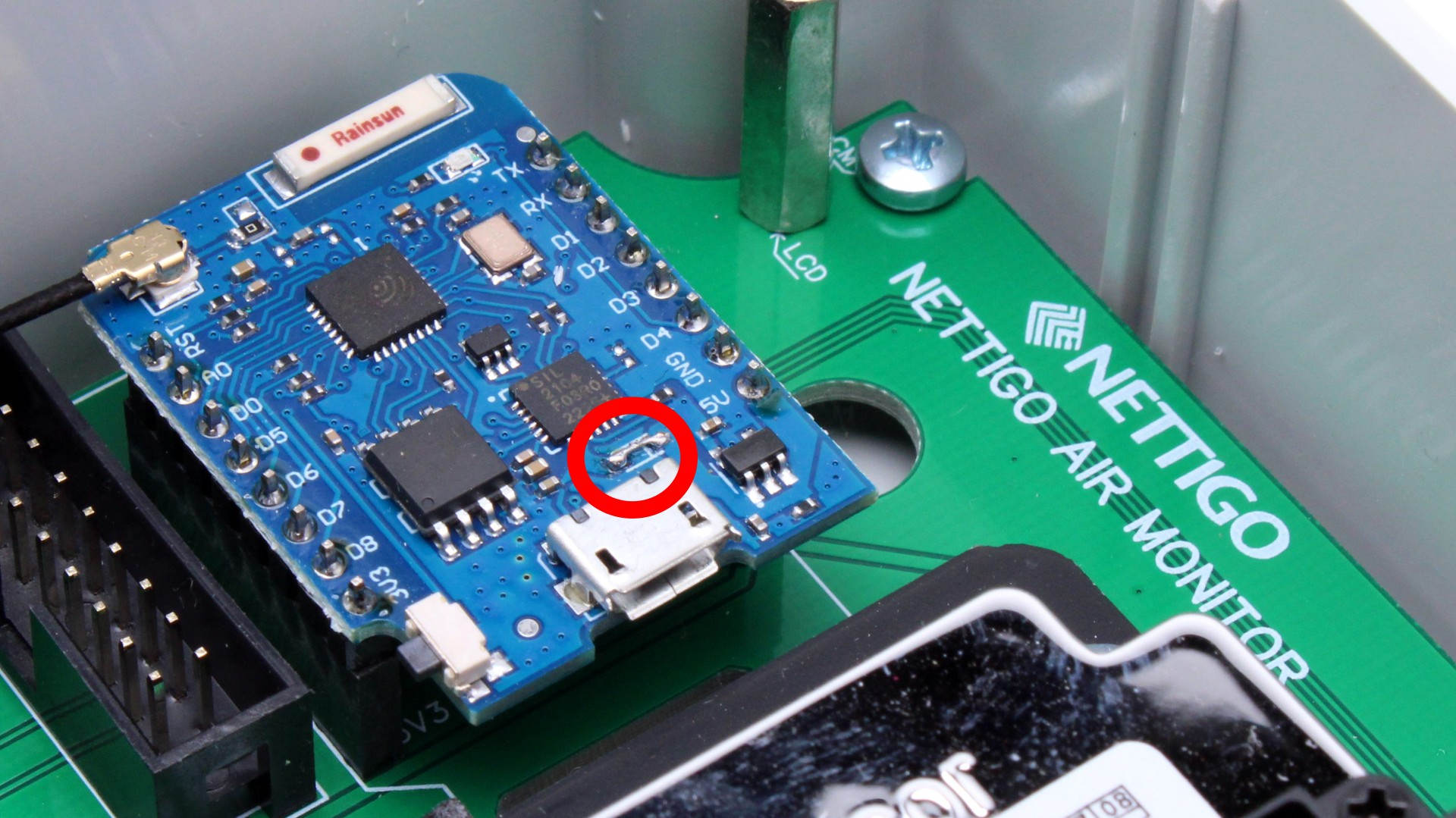

UWAGA! Występuje problem z pracą obecnej partii Wemosów gdy są zasilane przez pin 5V (czytaj więcej na naszym blogu). Jako prowizoryczne rozwiązanie można zastąpić diodę ochronną miedzy zasilaniem USB a 5V zworką. Rób to tylko wtedy jeśli nie będziesz jednocześnie zasilać układu z pinu 5V i podłączać USB

Problem nie istnieje jeśli planujesz go zasilać TYLKO przez USB.

Wemos D1 mini Pro czyli Wemos D1 mini na sterydach

ESP8266 jest popularnym kontrolerem z wbudowanym WiFi. Dzięki atrakcyjnej cenie i dużym możliwościom stał się bardzo popularnym, zwłaszcza w zakresie automatyki domowej. Początkującym jednak sprawia czasem problemy - wymaga dobrego zasilania, wgrywanie firmware wymaga przepinania zworek, ręczny reset. Wszystkie te problemy rozwiązuje Wemos D1 mini. Jego wersja Pro to ostro przypakowany model. Funkcjonalnie są bardzo podobne do modułu NodeMCU. Zasadniczą różnicą, która od razu rzuca się w oczy to rozmiary. Wemos D1 mini i D1 mini Pro są o wiele mniejsze.

Różnice mini V2 vs mini Pro

Układ Wemos D1 mini to płytka z wlutowanym ESP8266-12F. Posiada wbudowany konwerter USB-UART (CH340), dzięki któremu możemy zaprogramować płytkę przez USB (wystarczy kabel micro USB) bez dodatkowego konwertera. W D1 mini Pro zrezygnowano z użycia gotowego modułu ESP-12F i wszystko zaprojektowano od podstaw. Układ ESP8266 pozostał ten sam. Zmieniono konwerter USB-serial na CP2104. Zamiast 4MB flash tutaj mamy 16MB. Ponadto nie ma tu miejsca na antenę PCB, zamiast niej zastosowano lepszą antenę ceramiczną o wzmocnieniu 3dB. Na płytce znalazło się także miejsce na złącze antenowe U.FL (IPX). W odróżeniu od D1 mini - Wemos D1 mini Pro jest konstrukcją jednostronną. Spód płytki jest płaski i nie ma na nim żadnych komponentów.

W obu wersjach płytki do dyspozycji otrzymujemy 9 portów GPIO obsługujących PWM, I2C, SPI i 1-Wire. Na płytce umieszczono regulator napięcia 3.3V, więc moduł może być zasilany z portu USB np za pomocą ładowarki ze złączem microUSB.

Wemos D1 można używać na 3 sposoby. Korzystając z komend AT, programując z użyciem NodeMCU w języku LUA lub też najprostsze w naszym przekonaniu poprzez Arduino IDE.

Fabrycznie moduł ma podłączoną antenę ceramiczną o zysku 3dB. Jeżeli zamierzasz wykorzystać złącze anteny U.FL (IPX) potrzebna będzie lutownica. Pomiędzy złączem anteny i anteną ceramiczną znajduje się zworka (opornik SMD z oznaczeniem 0). Należy go przelutować z pozycji pionowej do poziomej. W ten sposób dokonujemy przełączenia pomiędzy wbudowaną anteną a złączem zewnętrznym.

Specyfikacja:

  • Aktualnie sprzedawana wersja 1.1.0
  • Moduł zbudowany w oparciu o układ ESP8266EX
  • Antena ceramiczna 3dB
  • Złącze anteny U.FL (IPX)
  • Wbudowana pamięć flash: 16MB
  • Łączność Wi-Fi w standardzie 802.11 b/g/n
  • Działa w trybach AP (Access Point), STA (Standalone), AP+STA
  • Obsługuje TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
  • Zasilanie: 3.3V (lub 5V przez port USB)
  • Procesor RISC 80MHz (pracujący również z częstotliwością 160MHz)
  • 9 portów GPIO - PWM / I2C / SPI / 1-Wire
  • Maksymalne natężenie na pinach I/O: 12mA
  • Zalecane natężenie na pinach I/O: 6mA
  • Konwerter USB-UART - CP2104
  • Konwerter ADC - 10-bitowy
  • 16 pinów w rastrze 2,54mm - Pasuje do płytek stykowych
  • Złącze micro USB
  • Wymiary: 34 x 25mm
  • Dioda LED podłączona do GPIO2 (D4)

W zestawie:

  • 1 x Moduł Wemos D1 mini Pro
  • 2 x listwa golpin 8-pin
  • 2 x gniazdo goldpin 8-pin standardowe
  • 2 x gniazdo goldpin 8-pin z długimi pinami

Materiały:

Na blogu Starter Kit jest cała seria artykułów zajmująca się różnymi wersjami ESP8266.

  • Firmware do wgrania do ESP można pobrać z github
  • Dokumentacja Lua dla NodeMCU
  • Zestaw komend AT można znaleźć na stronie nurdspace.nl
  • Wiki modułu ESP8266
  • Program umożliwiający wgrywanie oprogramowania ESPLORER
  • Forum użytkowników ESP8266
  • Otwarty projekt SUPLA - automatyka budynkowa oparta o ESP8266 i inne moduły

Moduły ESP8266 / ESP32
Płytki rozwojowe ESP8266 / ESP32
Akcesoria i rozszerzenia:

Pliki

Wemos D1 mini PRO v1.0.0 - schemat



Wemos D1 mini PRO v1.1.0 - schemat
