Moduł sterowania LED WS2812 na ESP01

Kod:
MOD-2275
Dostawca:

Niewielki ale praktyczny. Moduł z podstawką dla ESP01/ESP01s by za pomocą WiFi i ESP8266 sterować diodami RGB typu WS2812.

W magazynie Help 24

PLN 7,00
PLN 5,69 bez VAT

WiFi do sterowania stało się niemalże oczywistym wyborem. Nie jest najlepszym, zwłaszcza jeżeli nie możesz wydzielić oddzielnej sieci (i najlepiej AP) do obsługi domowego IoT. Bez wydzielenia sieci, może się okazać, że pozostałe urządzenia muszą pracować w starszych (wolniejszych) standardach transmisji.

Ok, ale jeżeli możesz sobie wydzielić taką sieć, WiFi staje się doskonałym rozwiązaniem. Proste w implementacji, łatwiejsze w diagnozowaniu z dostępnymi tanimi urządzeniami końcowymi.

I właśnie teraz, przedstawiamy Wam kolejnego kandydata na ulubiony moduł dla ESP01s. Jest to moduł przeznaczony do sterowania diodami RGB z rodziny WS2812.

Specyfikacja:

  • Wymiary: 25mm x 21.5mm (przycisk reset wystaje poza ten obrys)
  • Wysokość (razem z ESP01): 17.5 mm
  • Jeden otwór montażowy M2
  • Zasilanie 3.7-5V
  • Złącze PH2.0 (3 pin) do podłączenia taśmy RGB
  • Przycisk Reset
  • Dwa piny w rastrze 2.54 do zasilania modułu
  • Sygnał sterujący diodami podłączony do GPIO2

Sam moduł ma na pokładzie stabilizator napięcia i mógłby pracować (ze względu na ESP01) z napięciem zasilania większym niż 5V, ale pin zasilania jest bezpośrednio połączony z wyprowadzeniem zasilania dla diod RGB, więc tutaj zwykle jest ograniczenie do 5V.

UWAGA Rodzina diod WS28xx jest rozbudowana, jednak same diody WS2812 (bez literki B) mogą nie działać poprawnie. Wg specyfikacji WS2812 potrzebuje sygnału sterującego od 3.3V do 5V. ESP01 ma na wyjściu 3.3V nominalnie, może się zdarzyć niższe i WS2812 będzie albo nie będzie pracować poprawnie.

Najlepiej korzystać z diod WS2812B lub 2813 czy innych, które mają zagwarantowana poprawną pracę przy sygnale sterującym już na poziomie 2.7V

W zestawie:

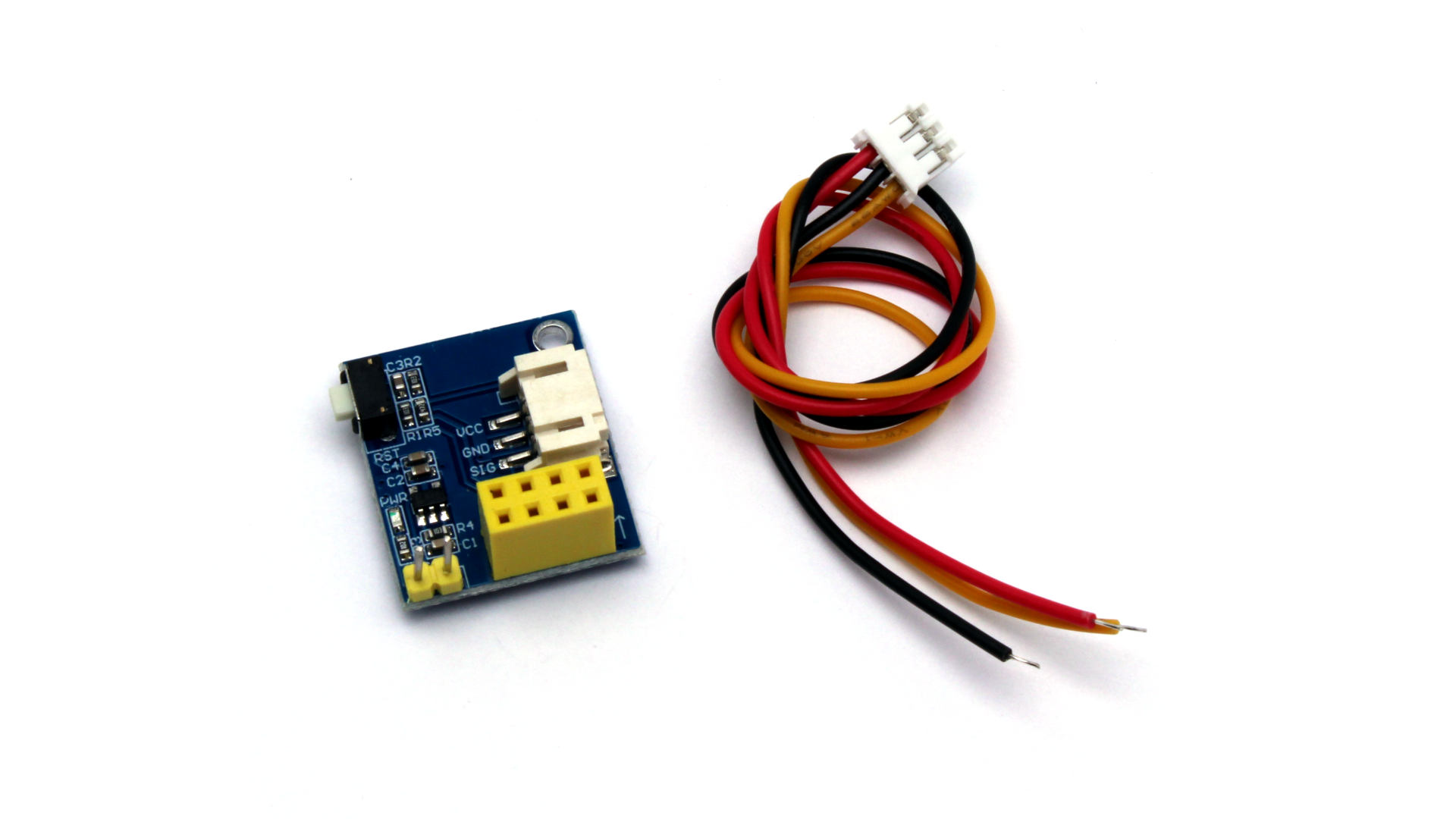

  • moduł PCB
  • kabel połączeniowy do modułu/taśmy LED

W zestawie nie ma samego ESP01.
