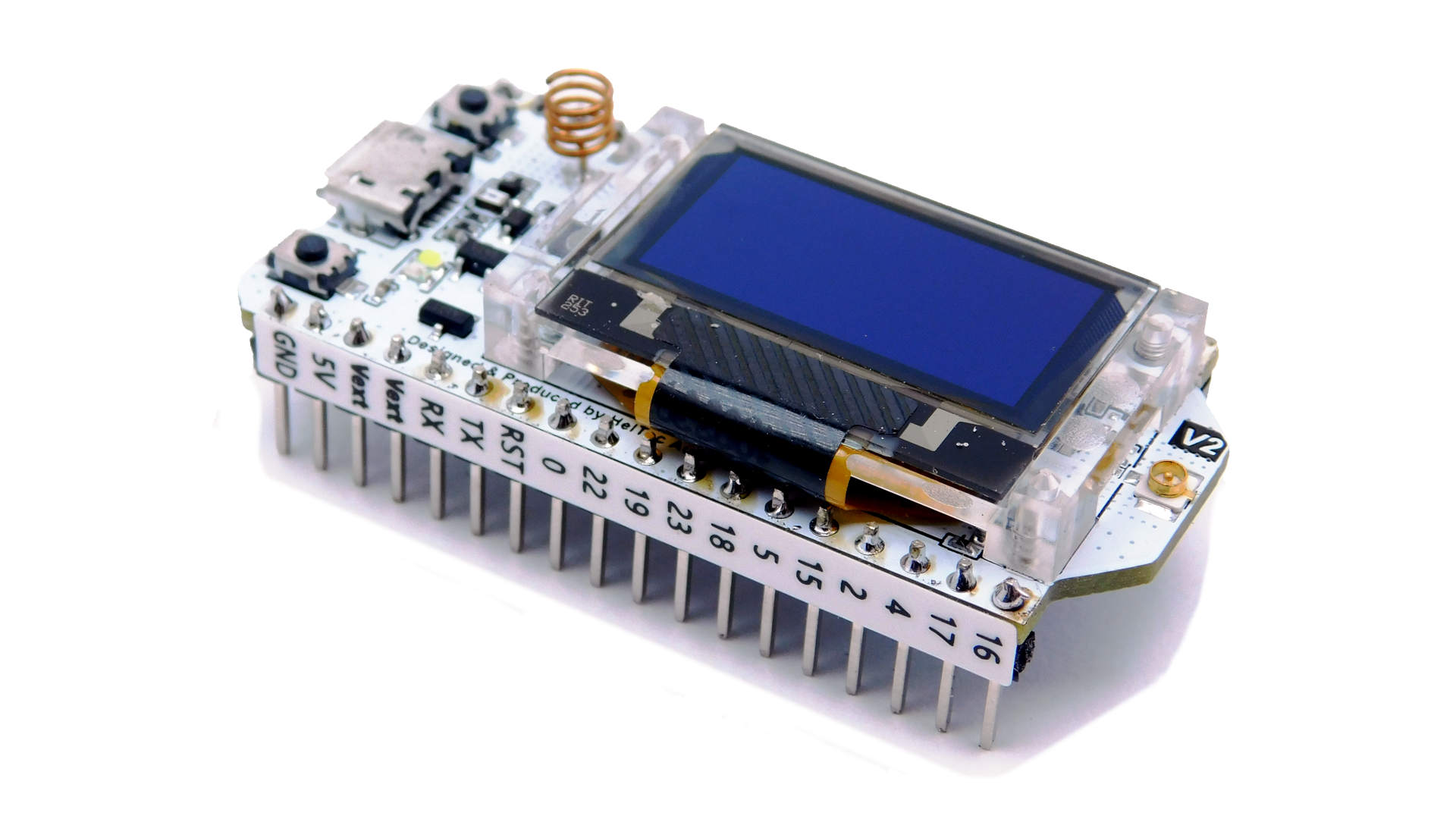

Moduł rozwojowy Heltec WiFi LoRa 32 V2 868MHz (ESP32 + LoRa + OLED 0.96")

Kod:
MOD-1423
Waga: Help
26 g
Dostawca:
no

Moduł wyposażony w ESP32, radio LoRa na układzie SX1276 oraz ekran OLED. WiFi, Bluetooth i LoRa na jednej płytce. Niezłe kombo!

W magazynie Help 30

PLN 139,00
PLN 113,01 bez VAT
Ile sztuk? Rabat Cena za szt
1 139,00
5+ 5,00 % 132,05
10+ 8,00 % 127,88
25+ 11,00 % 123,71
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Etykiety: OLED, ESP32, LoRa, SSD1306, SX1276, U.FL, board

Prorocy technologiczni przepowiadają, że LoRa ma świetlaną przyszłość. Pytanie tylko, kiedy twoja kuchenka mikrofalowa będzie ucinać sobie pogawędki z drzwiami garażowymi, tylko po to aby jedzonko było gotowe w momencie gdy wejdziesz do domu.

A może by tak skleić ESP32, LoRa i ekran OLED?

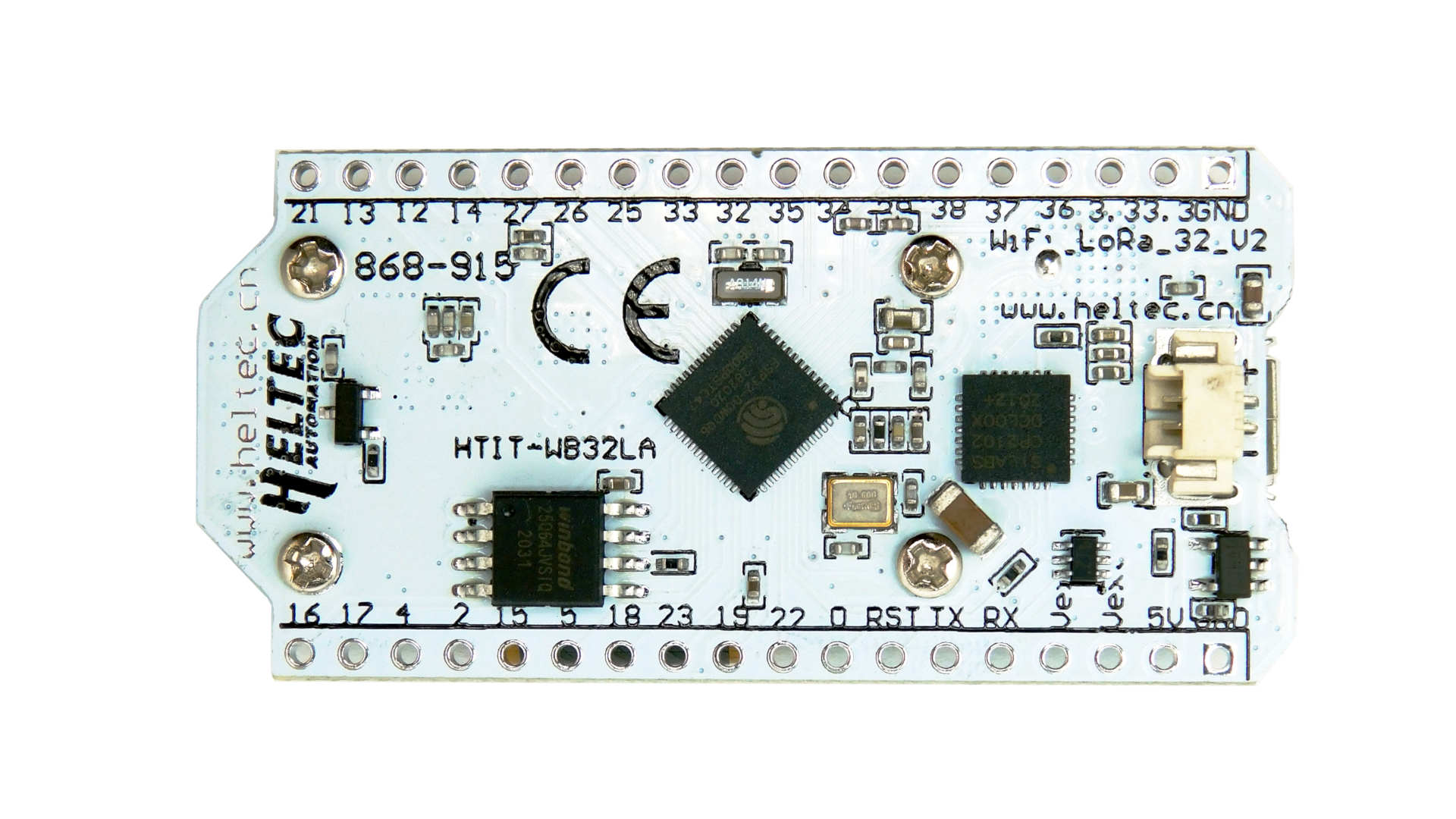

Podobnie jak w przypadku LoRa32U4 II mamy tu do czynienia z gotowym rozwiązaniem. Heltec Automation oddało w nasze ręce płytkę wyposażoną szybki dwurdzeniowy procesor ESP32, na którego pokładzie znajdziemy WiFi, Bluetooth i masę wyprowadzeń. Za łączność LoRa odpowiedzialny jest układ Semtech SX1276 znany chociażby z modułów HopeRF RFM95W. Radio może pracować na dwóch częstotliwościach: europejskiej 868MHz oraz na amerykańskiej 915MHz. W Polsce bez zezwolenia można korzystać jedynie z 868MHz.

Pamiętaj, nim podłączysz zasilanie do modułu, podłącz antenę (załączona do modułu) do toru LoRa. Jeśli tego nie zrobisz, jest szansa że uszkodzisz moduł radia LoRa.

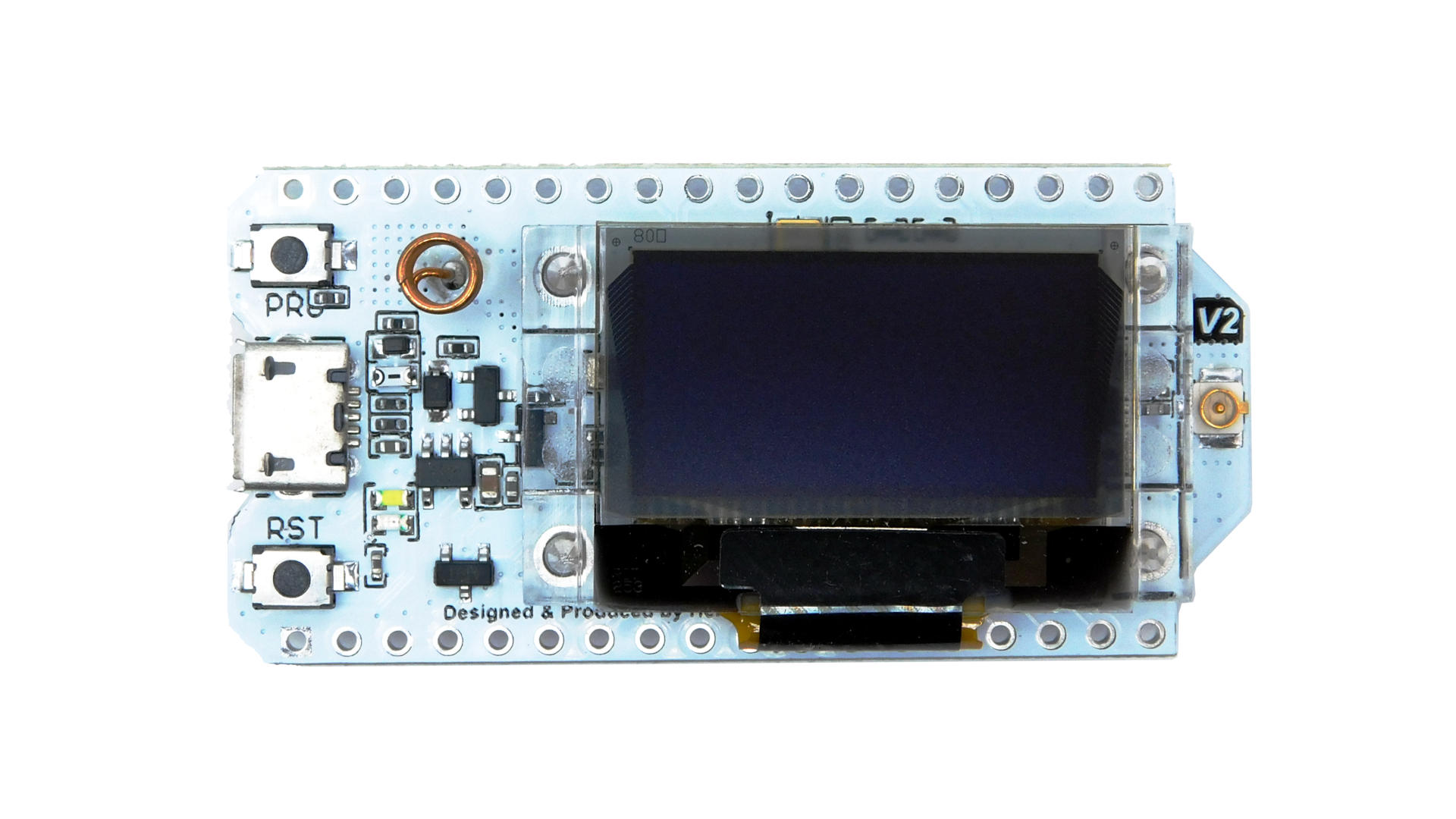

Wyświetlacz OLED posiada popularny sterownik SSD1306. Obsługuje go wiele bibliotek, w tym popularna u8g2. Jak to wszystko odpalić, można przeczytać na blogu Robot Zero One.

Do czego się to przyda?

Moduł doskonale nadaje się do budowy urządzeń i sensorów, które po pierwsze muszą komunikować się na dużo większe odległości niż pozwalają na to inne rozwiązania jak WiFi, NRF24L01+ czy Bluetooth. Co więcej, w teorii moduł może integrować usługi Bluetooth, WiFi z łącznością LoRa.

Dla ułatwienia prototypowania mamy też gotowe obudowy do tego modułu.

Specyfikacja:

  • Producent: Heltec
  • Model: ZC-30-868
  • Procesor: ESP32
    • Dwa rdzenie 240 MHz
    • WiFi do 150Mbps 802.11 b/g/n/e/i
    • Bluetooth 4.2 (BLE)
  • Flash: 8MB (64Mbit)
  • Konwerter USB-Serial: CP2102
  • Radio: Semtech SX1276
  • Złącze anteny zewnętrznej: IPX (U.FL) (antena dołączona do modułu)
  • Ekran OLED:
    • Średnica: 0.96”
    • Sterownik: SSD1306
    • Rozdzielczość: 128x64 px
  • Wbudowany układ ładowania akumulatora Li-Ion/Li-Po
  • Złącze microUSB
  • Złącze akumulatora: 2pin raster 1.25 mm (dedykowany kabel SH1.25)
  • Wymiary: 51 x 25.5 x 10.6 mm

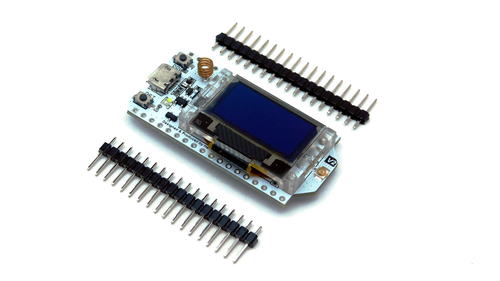

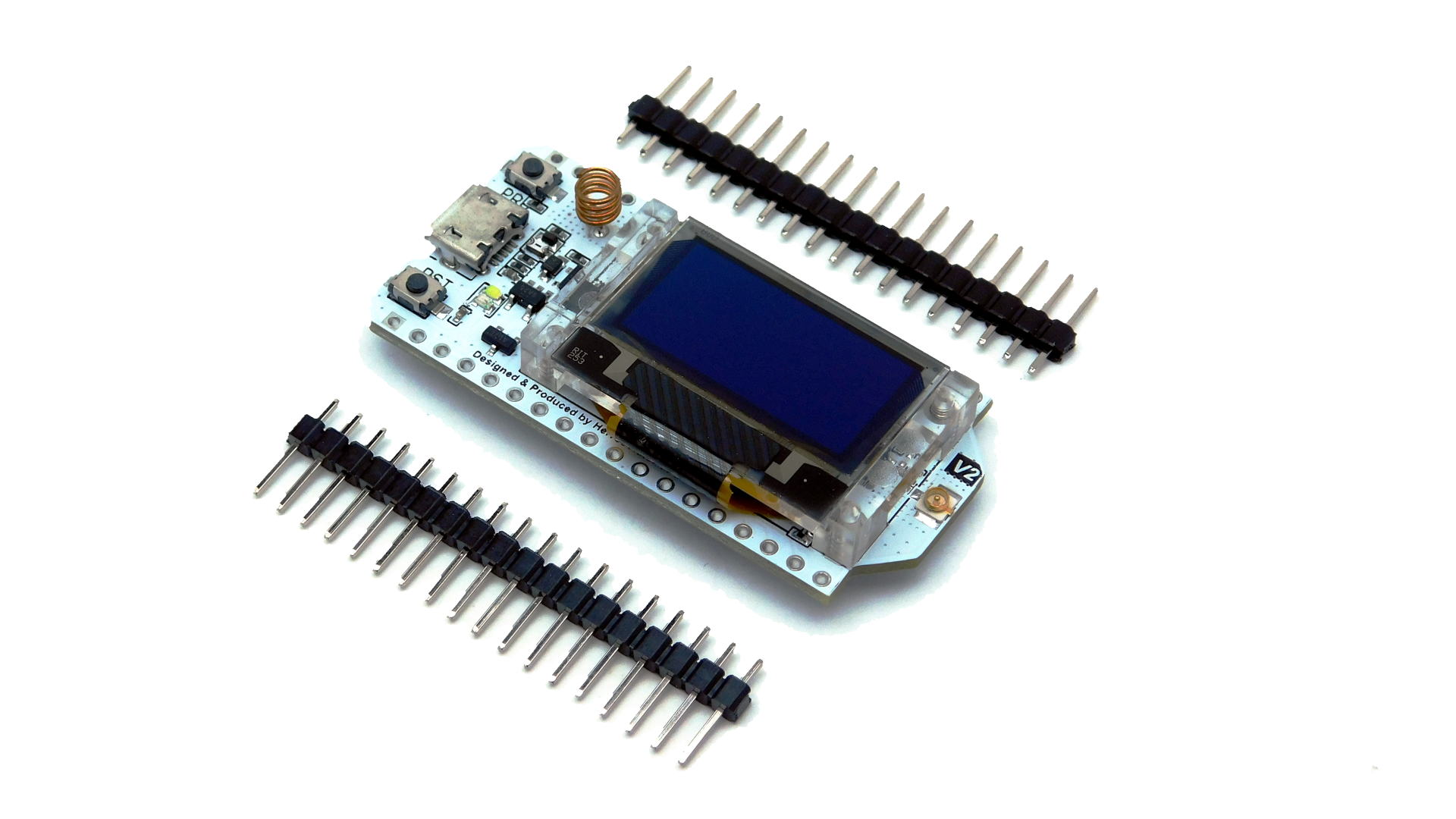

W zestawie:

  • Moduł Heltec WiFi LoRa 32
  • Naklejki z opisem wyprowadzeń
  • 2 drabinki goldpin
  • antena 868MHz (typu sprężynka)

Linki:

Moduły ESP8266 / ESP32
Płytki rozwojowe ESP8266 / ESP32
Akcesoria i rozszerzenia:

Pliki

LoRa32 v1 opis wyprowadzeń

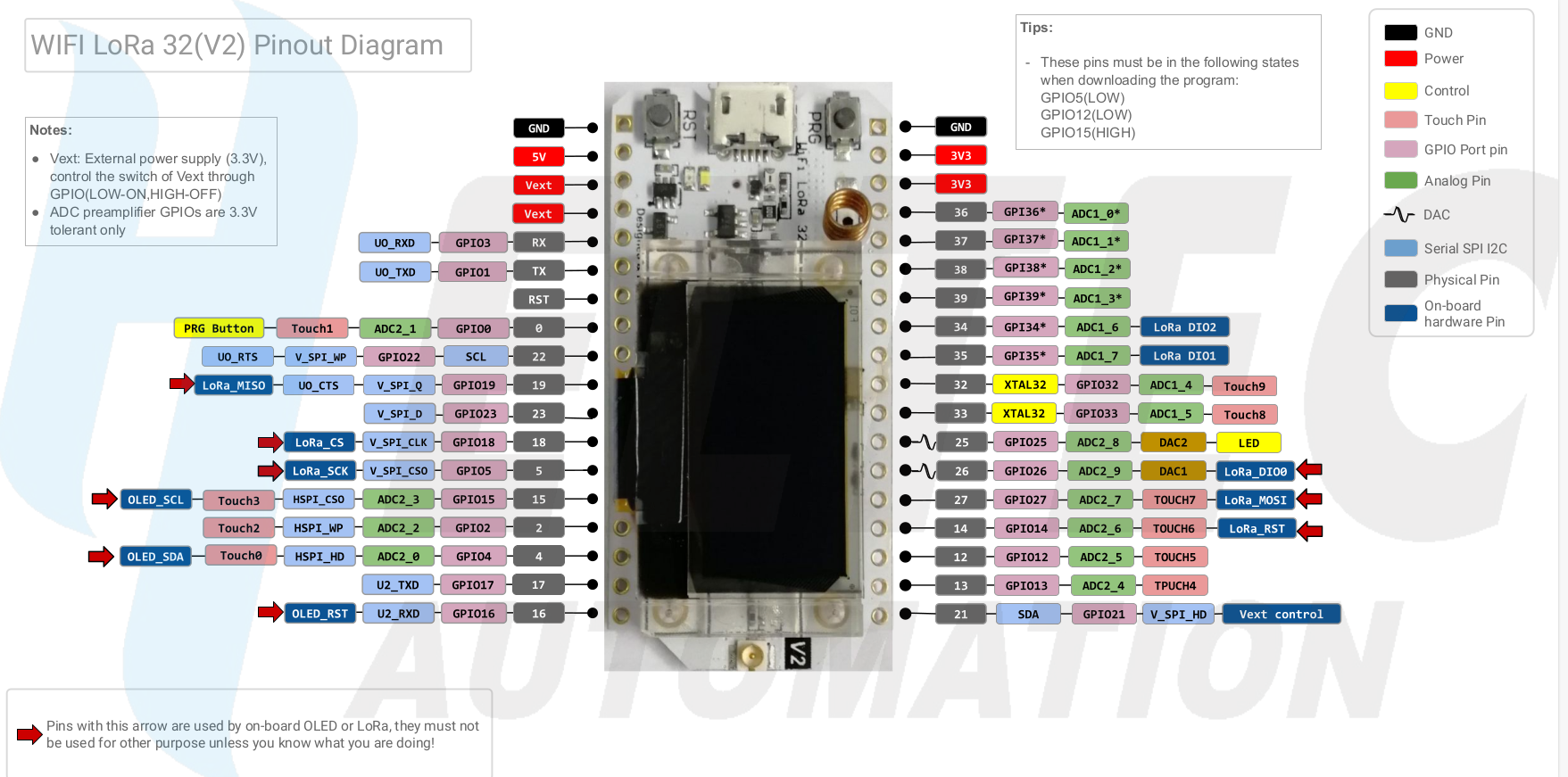

LoRa32 v2 opis wyprowadzeń
