Jeśli nie potrzebujesz aż 16MB flash, to ESP32-POE ze standardowym rozmiarem 4 MB też mamy w ofercie

Internet Rzeczy w czystej postaci!

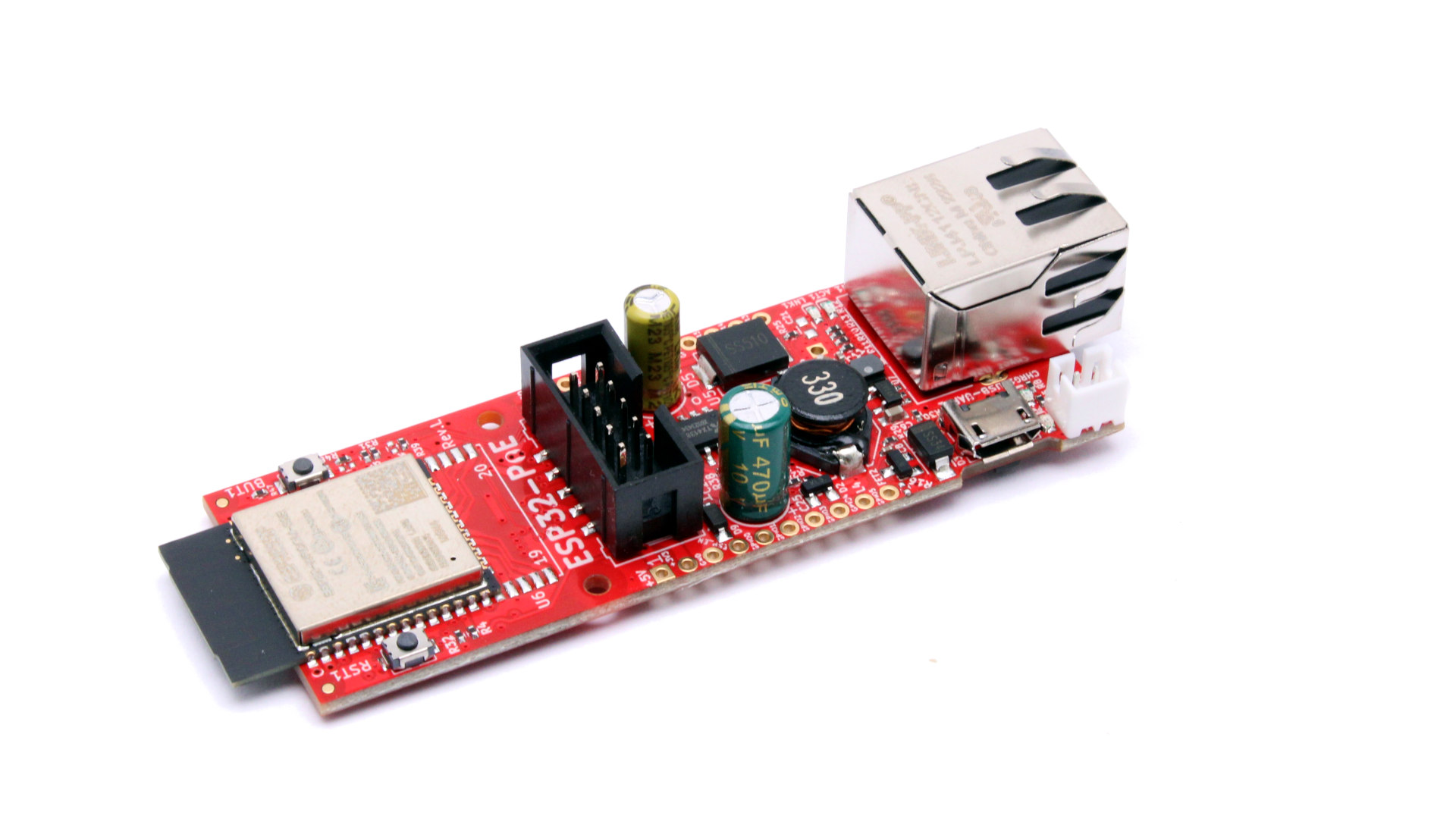

Oto mała płytka, która zrobiła na nas piorunujące pierwsze wrażenie. ESP32 jest genialnym, szybkim dwurdzeniowym kombajnem wyposażonym w WiFi i Bluetooth LE. Zostało ono zintegrowane z Ethernetem z obsługą PoE w standardzie IEEE 802.3 oraz rozwiązaniach PoE bazujących na starych układach Si3402-B.

Układ używany w płytce to TPS2375PW - pracuje on z PoE o napięciu 48V (dokładniej powinien startować od 37V - jeśli masz jakiś nietypowe rozwiązanie PoE).

Jeśli potrzebujesz moduł umieścić w metalowej obudowie - mamy w sprzedaży też identyczny moduł z ESP32, Etherenetem, PoE oraz zewnętrzną anteną

Sprzedajemy co najmniej rewizję M lub późniejszą (z otworami montażowymi). Zdjęcie produktowe może przedstawiać wcześniejszą wersję.

Nie łączyć USB i PoE

Zwróć uwagę, że moduł ESP32-POE nie ma izolacji galwanicznej między USB i zasilaczem PoE. Tak więc jeżeli zamierzasz zaprogramować płytkę przez microUSB koniecznie odłącz kabel Ethernet (jeżeli używasz PoE).

Specyfikacja:

• Bazuje na module ESP32-WROOM-32 z obsługą WiFi/BLE
• 16 MB pamięci flash
• Ethernet 100Mbps interface z obsługą PoE w standardzie IEEE 802.3
• Układ kontroli ładowania baterii LiPo
• Złącze baterii LiPo
• Złącze UEXT
• Przyciski: User + Reset
• Złącze micro USB z konwerterem do programowania ESP32
• Złącze karty microSD
• Dwa złącza rozszerzeń w standardowym rastrze 2.54 mm
• Wymiary:
  • płytka PCB: 80 x 28 mm
  • pełny wymiar z ESP i RJ45: 92 x 28 x 17.5 mm

Linki:

• Strona produktu
• Dokumenty:
  • Schemat modułu
• Sprzęt:
  • Pliki CAD
• Oprogramowanie:
  • Przykład ESP32-POE Ethernet dla ESP-IDF
  • Przykład ESP32-POE Ethernet dla Arduino
  • Przykład ESP32-POE serwer www WIFI i obsługa UEXT dla Arduino
