Laserowy czujnik pyłu zawieszonego/czystości powietrza SDS011 (PM2.5 i PM10)

Kod:
SEN-1085
Waga: Help
69 g

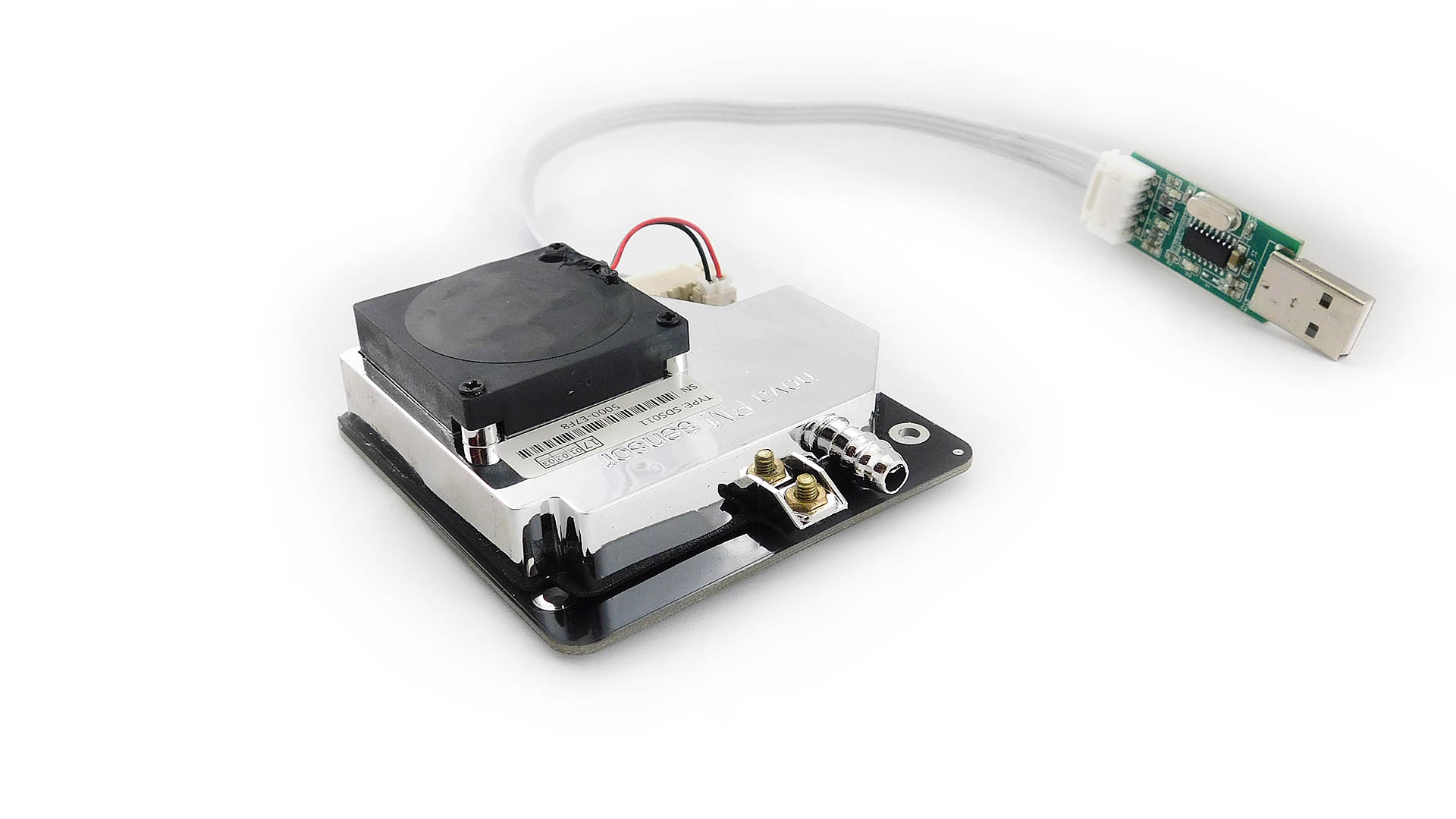

Laserowy czujnik czystości powietrza PM2.5 / PM10 w zestawie z pasującym kablem i konwerterem USB.

W magazynie Help 66

PLN 144,00
PLN 117,07 bez VAT
Ile sztuk? Rabat Cena za szt
1 144,00
5+ 6,90 % 134,00
25+ 13,90 % 124,00
50+ 20,80 % 114,00
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Etykiety: sensor, dust, laser, pm2.5, pm10

Czujnik smogu

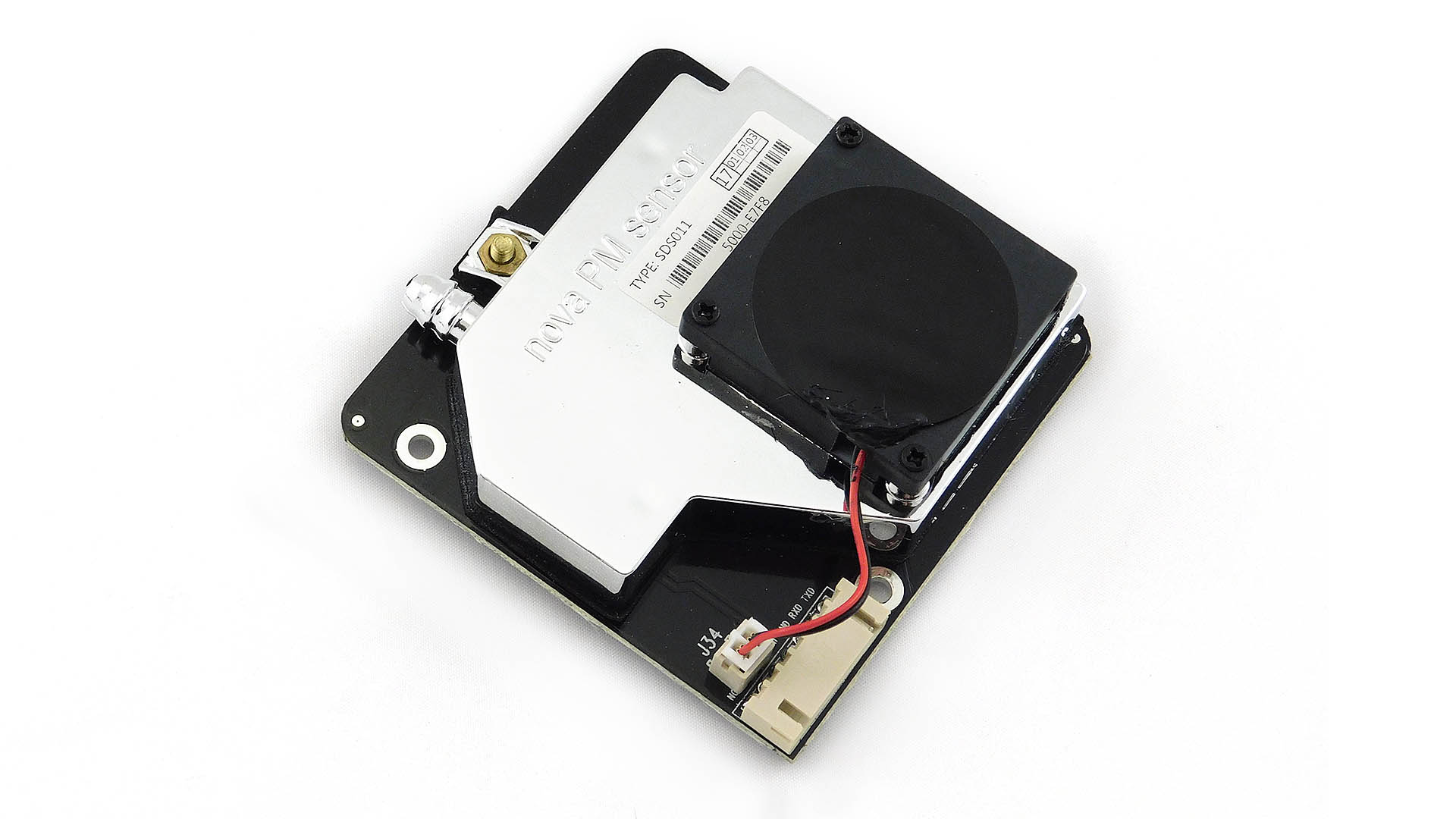

Nova Fitness SDS011 to profesjonalny laserowy czujnik mierzący wartość pyłu zawieszonego. Wyposażony został w wentylator mający na celu zasysanie powietrza. Dzięki temu uzyskano wysoką dokładność oraz stabilne i powtarzalne odczyty. Pomiar dokonywany jest dla wartości PM2.5 oraz PM10. Czujnik cechuje bardzo szybka reakcja (poniżej 10 sekund) na zmiany parametrów zapylenia środowiska. Standardowo raportuje pomiar co 1 sekundę.

Komunikować się może na dwa sposoby - wyjściem cyfrowym (UART), oraz za pośrednictwem sygnału PWM (osobno dla wartości PM2.5 i PM10). W zestawie znajduje się konwerter UART-USB.

Sensor SDS011
Ten produkt to jest sam sensor SDS011 (z kablem i konwerterem). Potrzebuje on dodatkowych elementów, by działać. Jeśli szukasz rozwiązania bardziej kompletnego, polecamy któryś z zestawów.

Dane techniczne:

  • Typ pomiarów: PM2.5, PM10
  • Zakres pomiarów: 0 - 999.9 μg /m³
  • Napięcie zasilania: 5V (4.7 - 5.3V)
  • Pobór prądu (praca): 70mA±10mA
  • Pobór prądu (uśpienie lasera i wentylatora): < 4mA
  • Temperatura przechowywania: -20 - +60C
  • Temperatura pracy: do -10 do +50C
  • Wilgotność (przechowywanie): Maks. 90%
  • Wilgotność (praca): Maks. 70% (kondensacja pary wodnej fałszuje odczyty)
  • Dokładność liczenia:
    • 70% dla 0.3μm
    • 98% dla 0.5μm
  • Końcowa dokładność pomiaru:
    • ±15% ±10 µg (dla 25°C i 50% RH)
  • Rozmiar: 71x70x23
  • Certyfikacja: CE, FCC, RoHS

Uwagi dotyczące żywotności lasera:

Profesjonalne czujniki pyłów zawieszonych wyposażone są w wysokiej klasy diodę laserową, która ma żywotność określoną na około 8000 roboczo godzin. Podstawowa konfiguracja czujnika służy do monitorowania środowiska w czasie rzeczywistym. W tym trybie dioda laserowa i wentylator działają non stop, a czujnik przesyła dane co 1 sekundę. W większości przypadków gdy mierzymy poziom pyłów zawieszonych na zewnątrz zależy nam na danych uśrednionych, dlatego zaleca się usypianie czujnika i dokonywanie odczytów interwałowych. Znacząco wydłuży to żywotność czujnika.

Podłączenie wlotu powietrza wężykiem

Czujnik SDS011 pozwala na podłączenie wlotu powietrza wężykiem. Wedle specyfikacji zalecany jest przewód o średnicy wewnętrznej 6 mm, zewnętrznej 8 mm. Maksymalna jego długość może wynosić 1 m. Jednakże im jest on krótszy, tym lepiej.

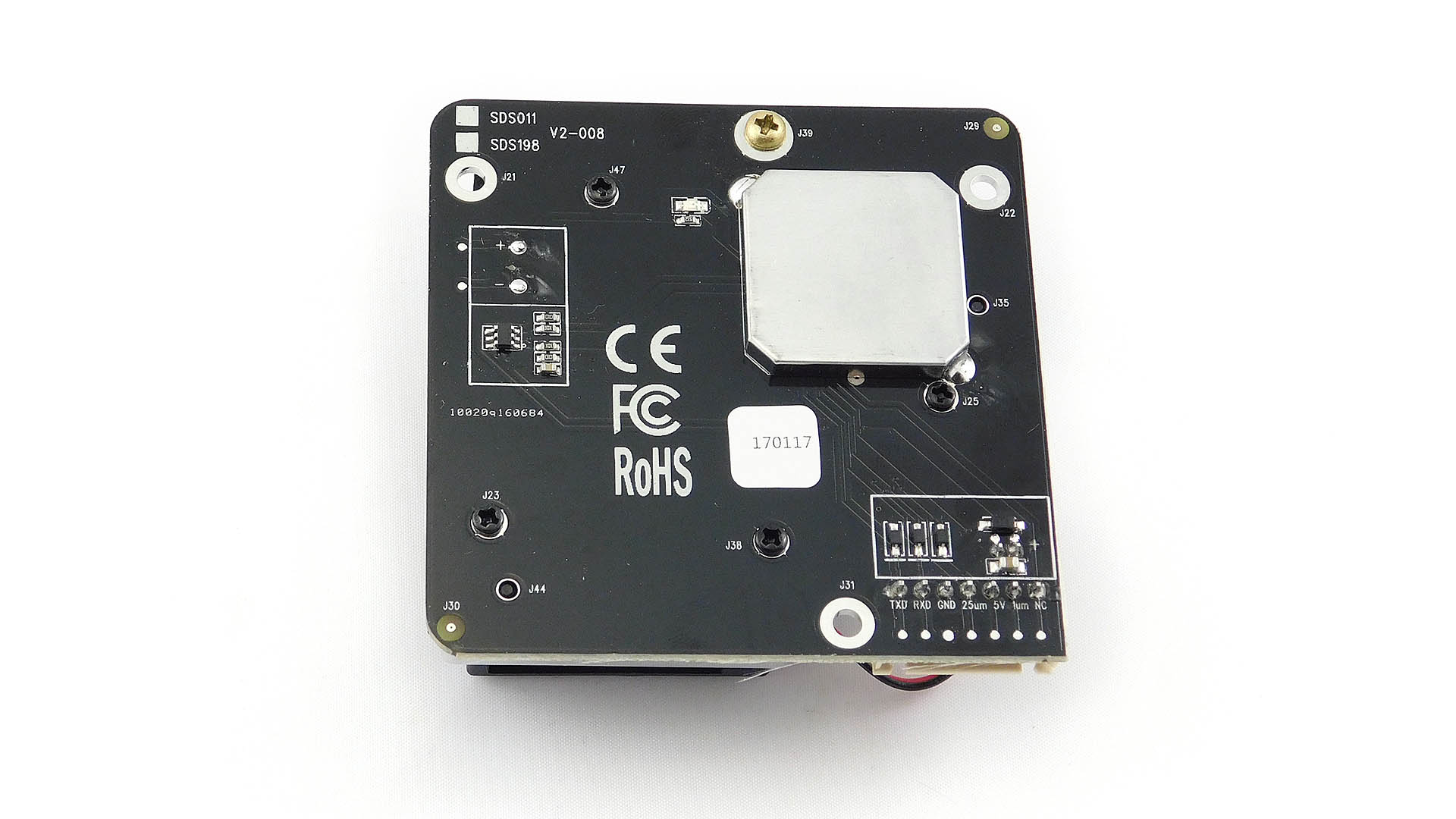

Podłączenie:

  • Pin 1 - nie podłączony
  • Pin 2 - PM2.5: 0-999μg/m³; Wyjście PWM
  • Pin 3 - 5V - zasilanie
  • Pin 4 - PM10: 0-999 μg/m³; Wyjście PWM
  • Pin 5 - GND - masa
  • Pin 6 - RX UART (TTL) 3.3V
  • Pin 7 - TX UART (TTL) 3.3V

Złącze sygnałowe wykonane jest w rastrze 2.54 mm. W zestawie znajduje się konwerter UART - USB pozwalający w prosty sposób podłączyć czujnik do komputera.
