Pomiar natężenia światła na I2C

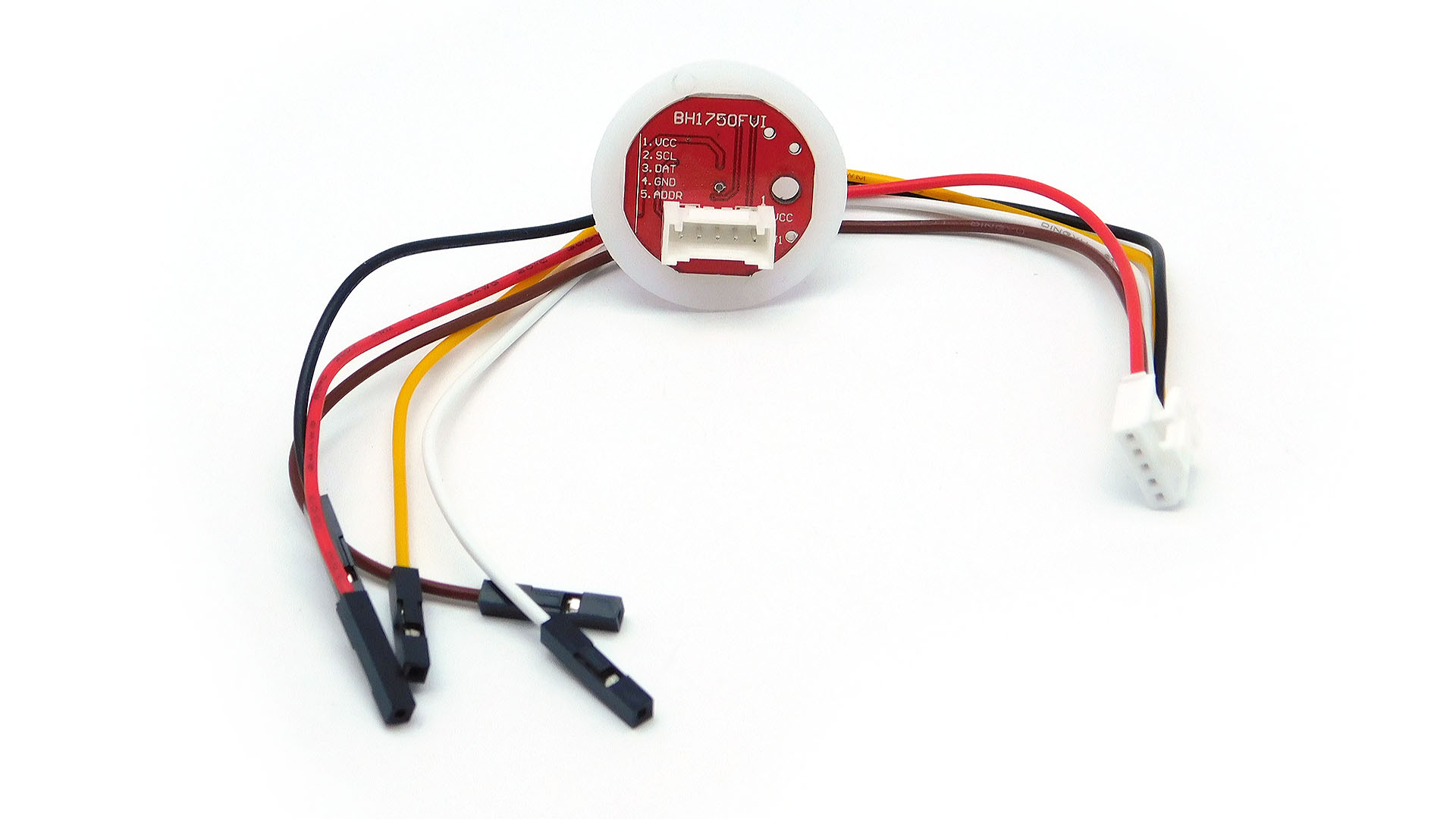

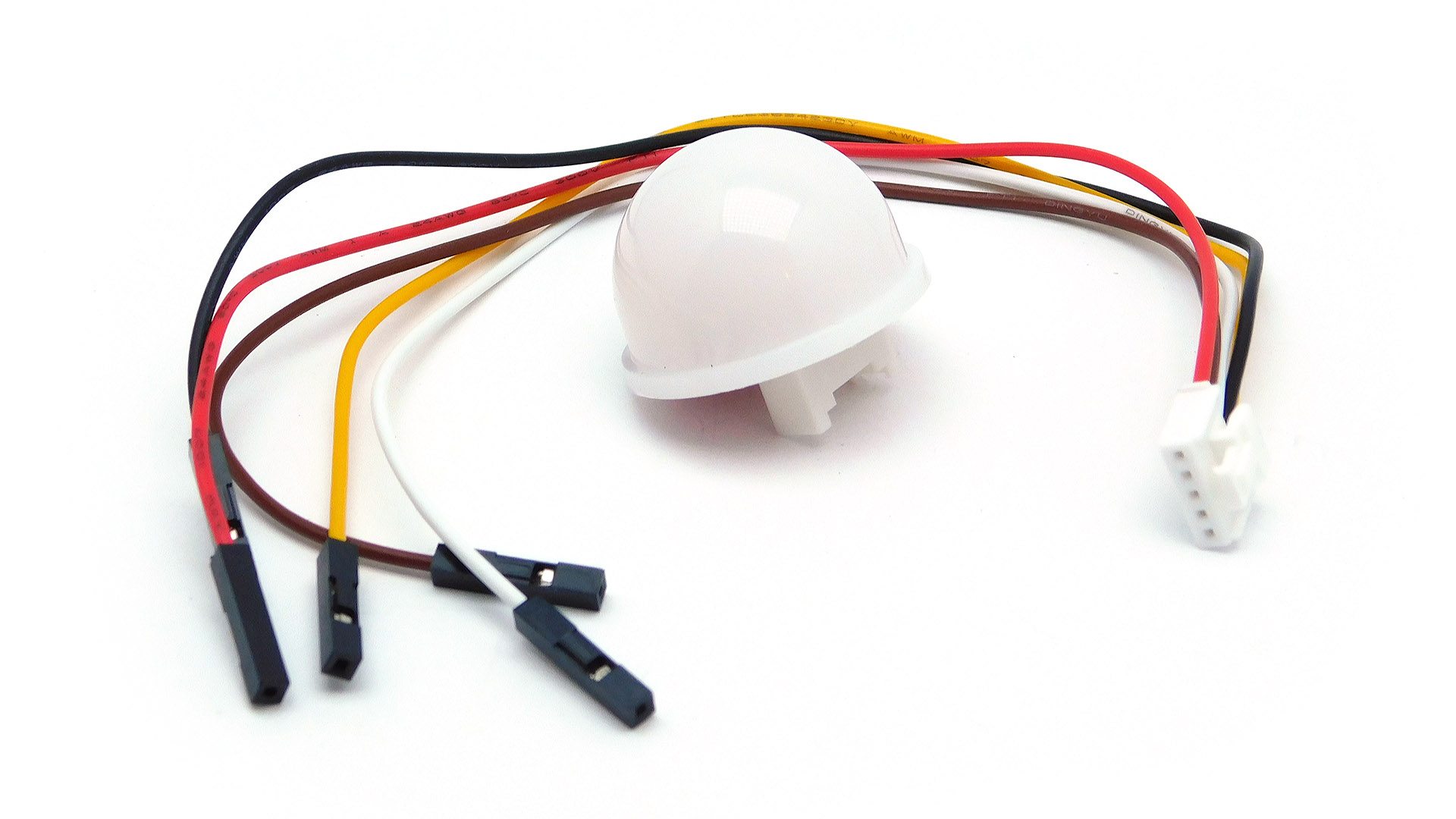

Pośród wielu dostępnych na rynku czujników oświetlenia naszą uwagę przykuł jeden moduł. Sensor BH1750FVI umieszczony został na czerwonym laminacie. Sprzedawany jest w zestawie z wygodnymi w użyciu odpinanymi kablami i kopułką rozpraszającą światło.

Jego kompaktowe wymiary i wspomniana już kopułka w połączeniu z odrobiną gorącego kleju pozwoliły mi na montaż BH1750 w czujniku Nettigo Air Monitor. Od tej chwili wiedziałem, że musimy go wprowadzić do sprzedaży.

Czujnik komunikuje się z mikrokontrolerem za pośrednictwem magistrali I2C. BH1750 ma dokładnie jedno zadanie - pomiar natężenia otaczającego go światła. I robi to z dokładnością dochodzącą do 1 lux. Zakres pomiarowy wynosi od 1 do 65535 lux.

Specyfikacja:

• Zasilanie: 3-5V
• Pobór prądu: 120uA
• Interfejs: I2C
• Wbudowane rezystory pull up (SDA i SCL)
• Zakres pomiaru: od 1 do 65535 lux

Wyprowadzenia:

• Vcc - czerwony - zasilanie modułu
• SCL - brązowy - linia zegarowa I2C
• DAT - biały - linia danych I2C
• GND - czarny - masa
• ADDR - żółty - ustawianie adresu I2C. Stan niski 0x23 (domyślnie), stan wysoki 0x5C
