Adapter micro:bit do płytki stykowej

Kod:
MBT-1224
Waga: Help
18 g
Dostawca:

Dzięki niemu podłączyć BBC micro:bit do płytki stykowej

Działa z BBC micro:bit V1 i V2

W magazynie : brak w magazynie

PLN 24,90
PLN 20,24 bez VAT

Powiadom mnie gdy będzie dostępny:

Etykiety: microbit, adapter

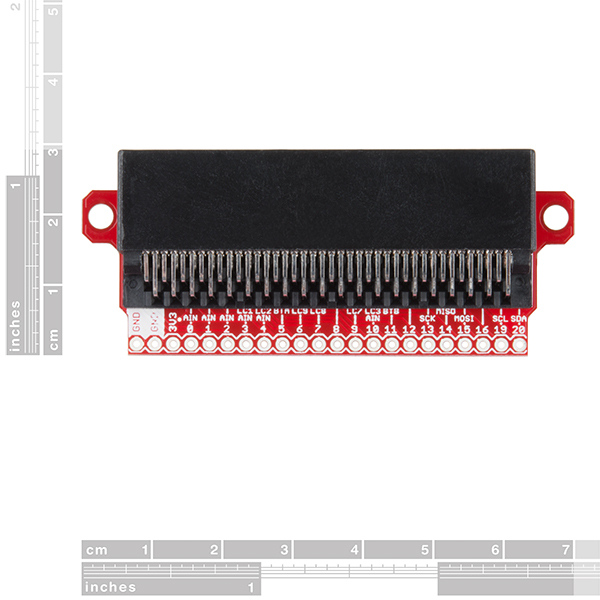

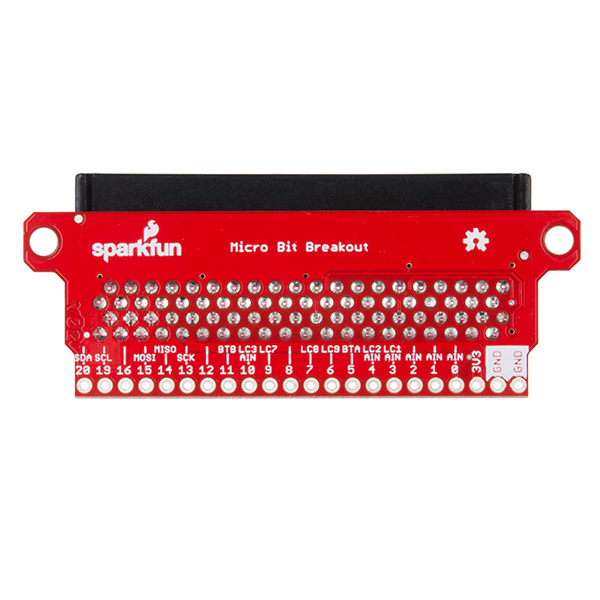

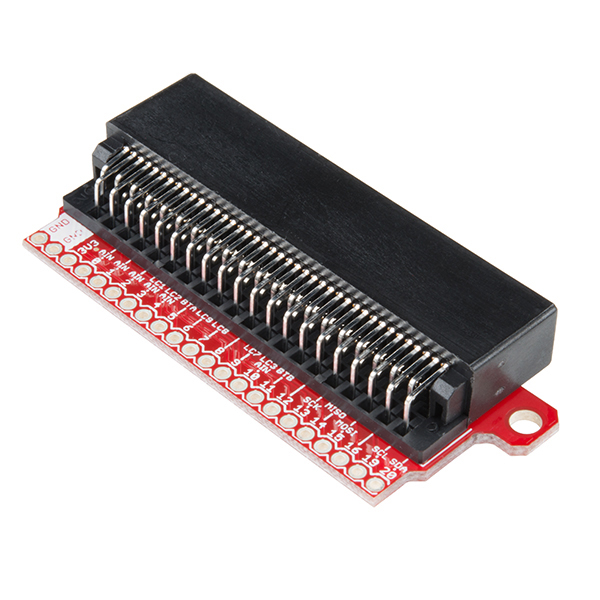

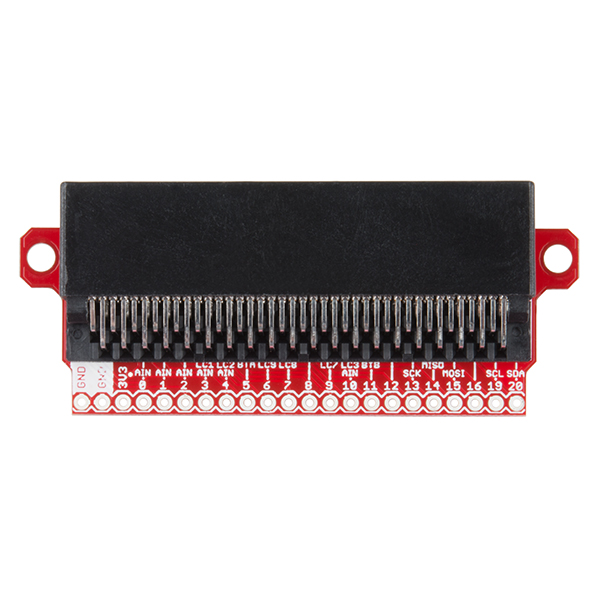

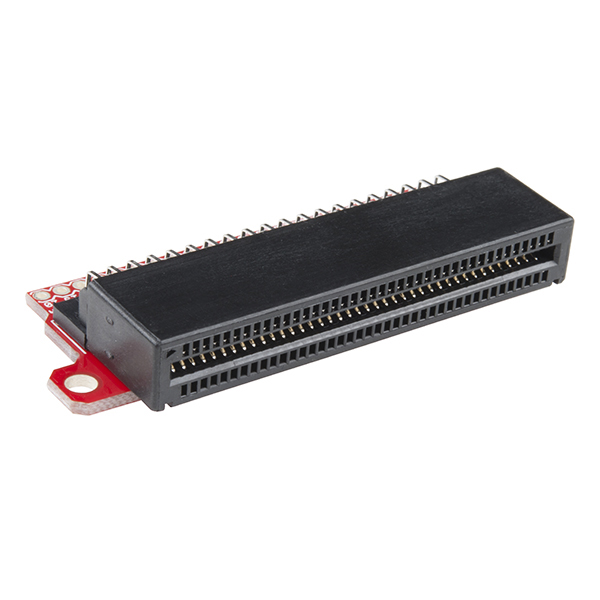

Prosty adapter stworzony przez fimę SparkFun po to aby bez problemu podłączyć płytkę BBC micro:bit do płytki stykowej. Adapter pozwala na pełne wykorzystanie potencjału drzemiącego w płytce micro:bit. Uzyskujesz m.in. dostęp do magistral I2C i SPI. micro:bit sam w sobie ma tylko trzy GPIO w formie otworów pozwalających na przyłączenie układu krokodylkiem. Ten adapter wyprowadza wszystkie 21 GPIO, które są obecne na płytce.

Adapter sprzedawany jest bez wlutowanej listwy goldpin. Można ją kupić i wlutować samodzielnie lub zaopatrzyć się w adapter w wersji z wlutowanymi goldpinami.

Wyprowadzenia:



Pin Funkcja 1 Funkcja 2 Opis
GND     Masa
GND     Masa
3V3     3.3V (nie przekraczać 3.6V!)
0 Analog In   Podłączony do dużego pinu 0
1 Analog In   Podłączony do dużego pinu 1
2 Analog In   Podłączony do dużego pinu 2
3 Analog In Kolumna 1 matrycy LED Kontroluje część matrycy LED
4 Analog In Kolumna 2 matrycy LED Kontroluje część matrycy LED
5   Przycisk A Podłączony do przycisku A
6   Kolumna 9 matrycy LED Kontroluje część matrycy LED
7   Kolumna 8 matrycy LED Kontroluje część matrycy LED
8     Otwarty pin GPIO
9   Kolumna 7 matrycy LED Kontroluje część matrycy LED
10 Analog In Kolumna 3 matrycy LED Kontroluje część matrycy LED
11   Przycisk B Podłączony do przycisku B
12     Otwarty pin GPIO
13 SCK   GPIO lub SPI SCK
14 MISO   GPIO lub SPI MISO
15 MOSI   GPIO or SPI MOSI
16     Otwarty pin GPIO
19 SCL   GPIO lub I2C SCL
20 SDA   GPIO lub I2C SDA

Uwagi dotyczące podłączenia

Pamiętaj, że płytka micro:bit ma wyprowadzone sygnały tylko od strony z oznaczeniami (czyli tej, na której znajduje się macierz LED i przyciski A/B). Spodnia część złącza krawędziowego micro:bit nie jest do niczego podłączona. Adapter będzie działał tylko wtedy gdy micro:bit będzie wpięty przyciskami i macierzą diod do góry.
